水凝胶微球的单分散性如何评价

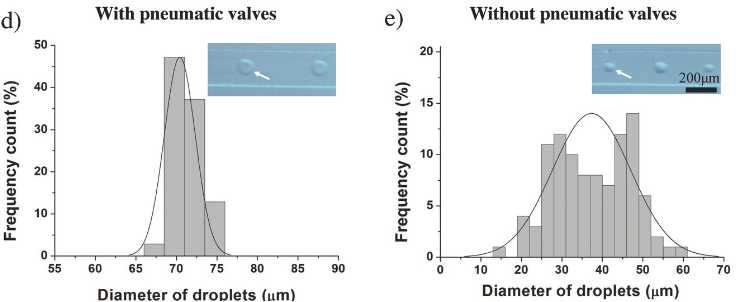

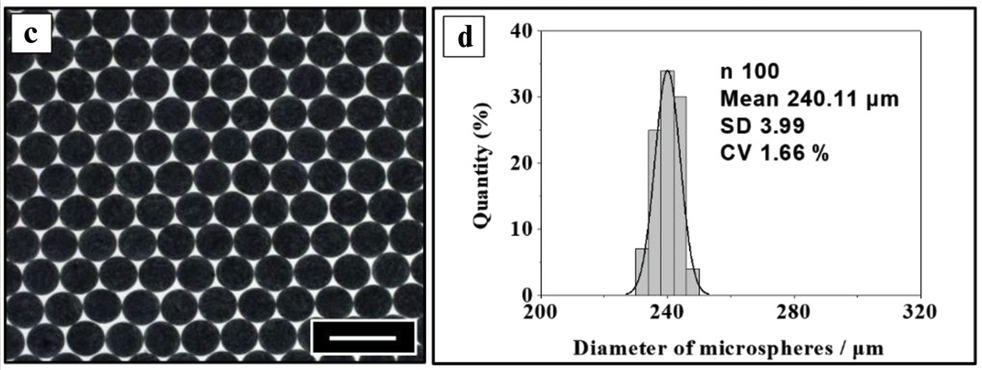

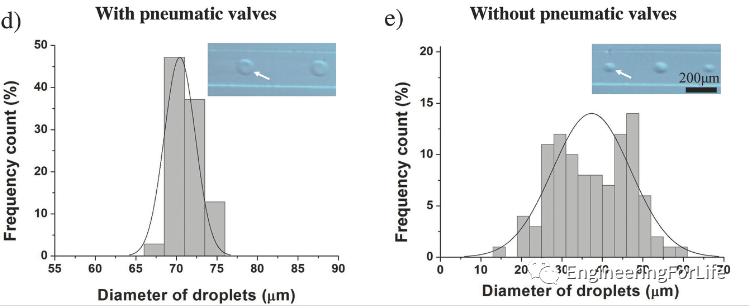

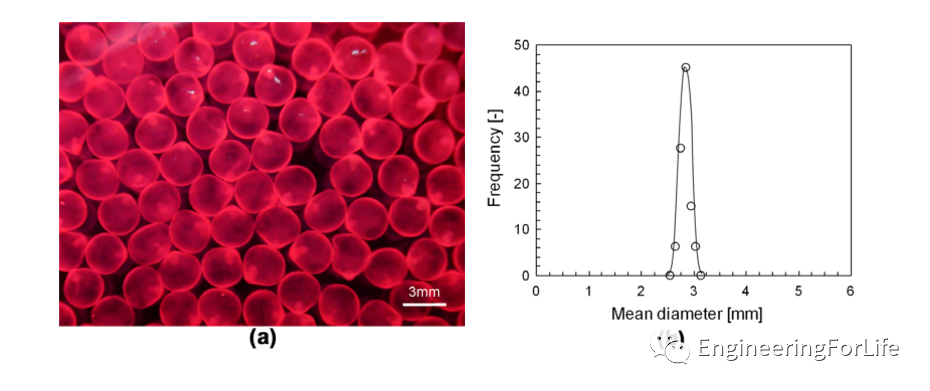

在前几期的内容中，EFL向大家分享了水凝胶微球在研究主题和实验操作上的一些科研干货。事实上，在微球制备和研究的过程中值得我们关注的问题还有很多。其中，单分散性（即微球粒径及粒径分布）在不少的SCI论文的插图中我们总能看到它们以各种形式出现，仿佛已经成为在微球应用于各类研究前的一项必备参考指标。

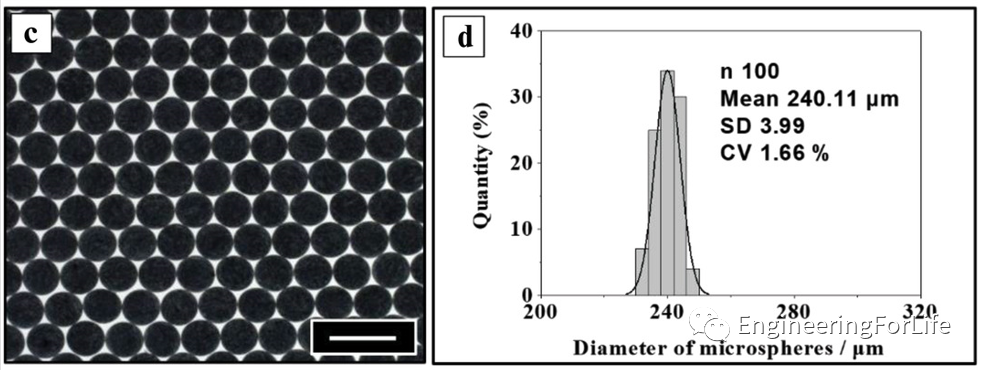

参考资料：

https://doi.org/10.1002/advs.201802342

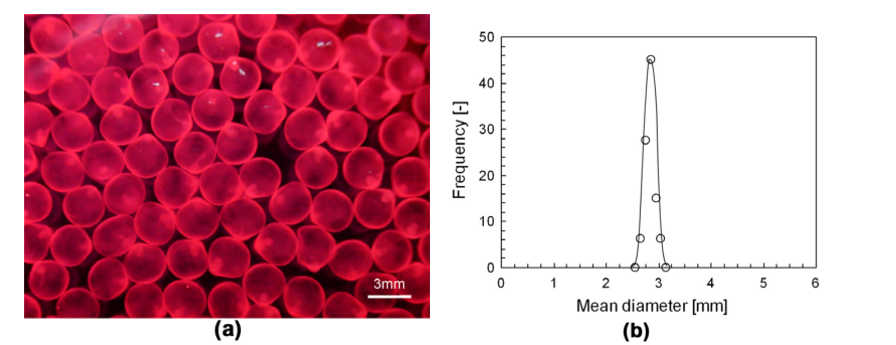

参考资料：

https://doi.org/10.1016/j.jcis.2010.09.034

参考资料：

https://doi.org/10.1002/smll.201801095

为方便大家在微球有关研究中的数据处理，本期EFL以2021年《Chemical Engineering Journal》上发表的一篇文章《Gas-shearing synthesis of core-shell multicompartmental microparticles as cell-like system for enzymatic cascade reaction》为例，利用imagej，Excel和Orgin这三种在科研中的常见软件带大家了解一下粒径分布图的绘制流程。

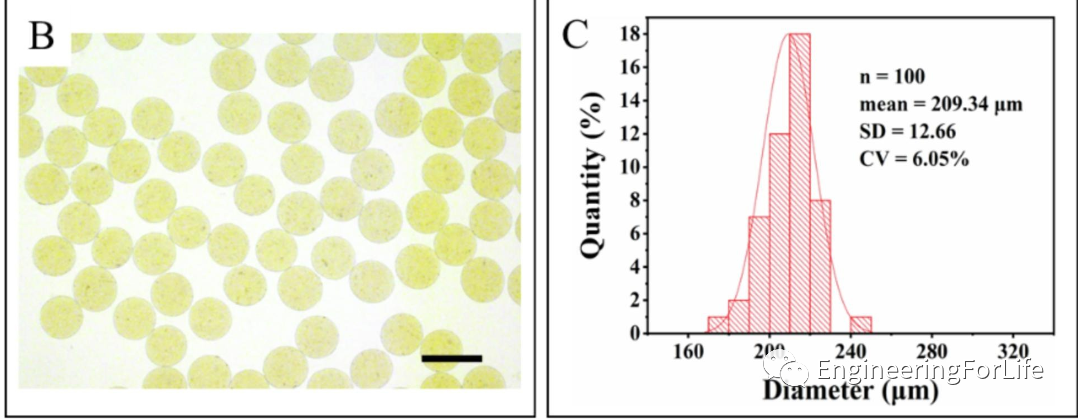

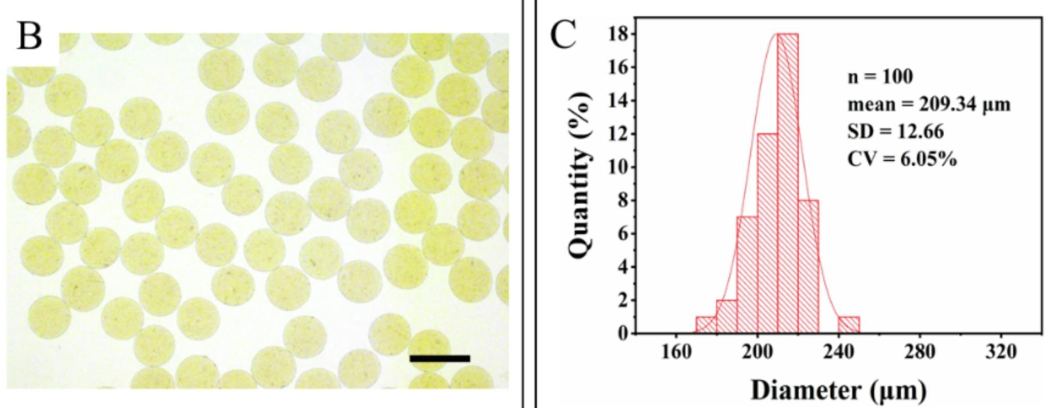

B图为微球显微镜下实物图，Scale bar为300μm；C图中，n为参与统计的微球个数，mean为微球直径平均值，SD是微球直径的标准偏差，CV值是变异系数，其计算公式为:标准偏差SD/微球直径平均值mean*100%，根据文中提供的数据，本案例中CV=6.05%，大家可根据图中提供的数据利用上述公式自行验证。

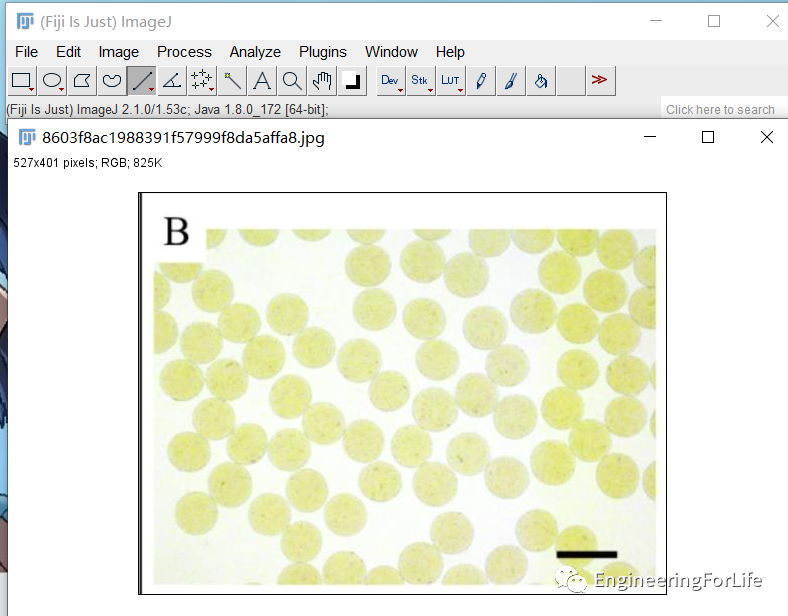

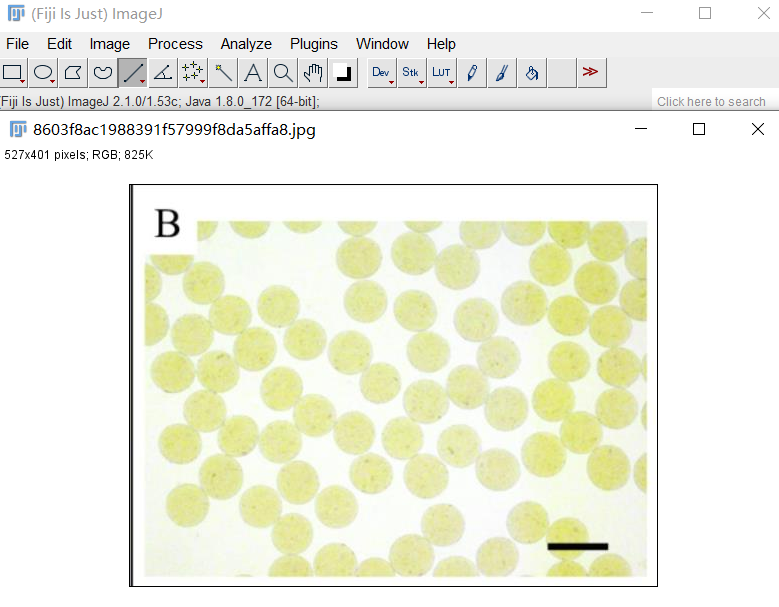

首先我们用imageJ获取微球的直径信息：

（2）设置标尺长度

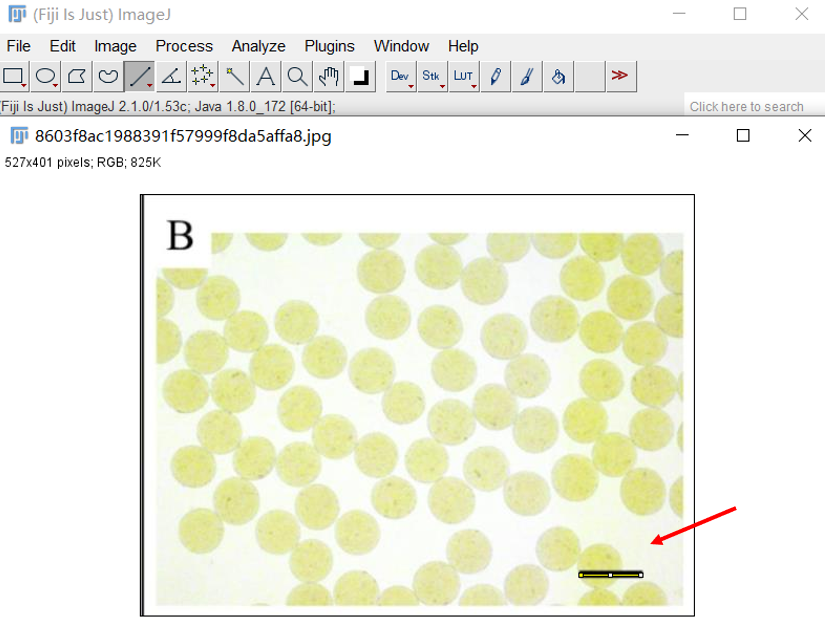

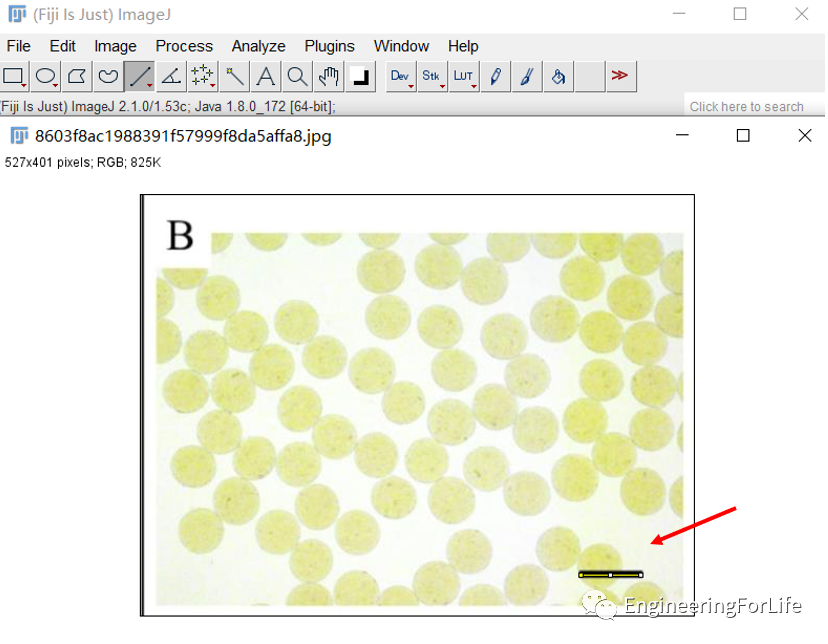

沿图中标尺拉出一条水平直线（可按住Shift键控制水平）

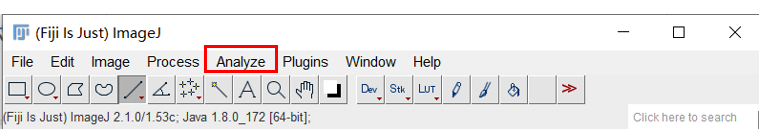

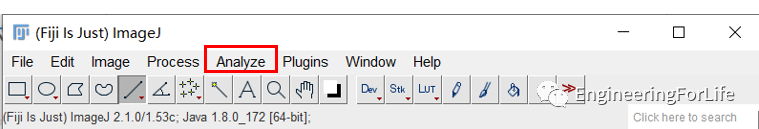

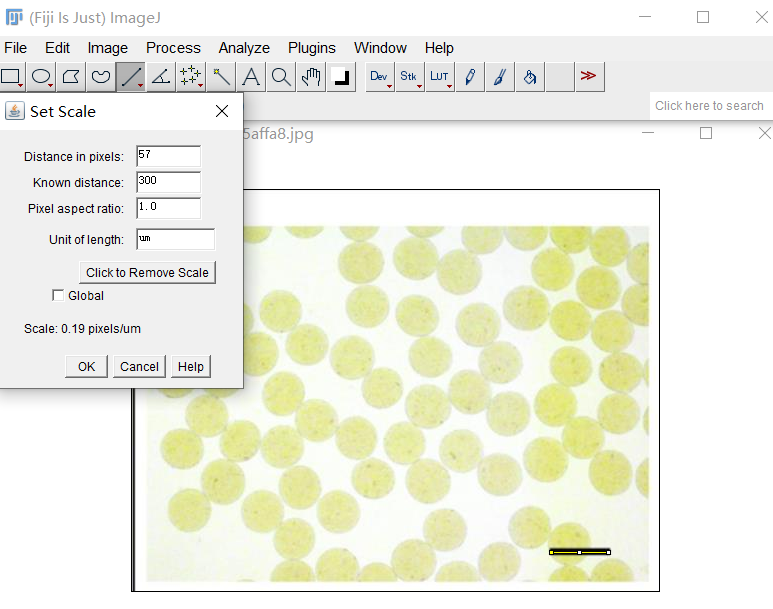

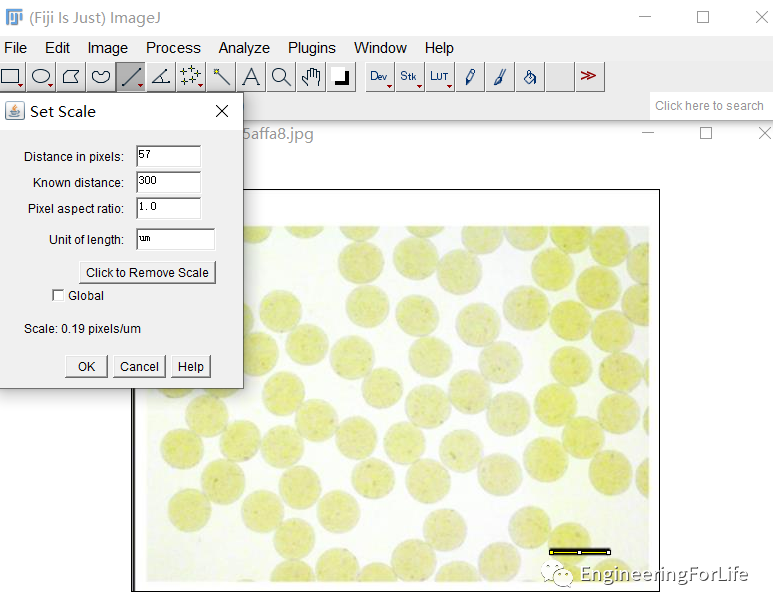

依次点击Analyze-Set Scale,出现弹窗后将Known distance设置为300，单位设置为μm后点击ok

（3）测量微球尺寸

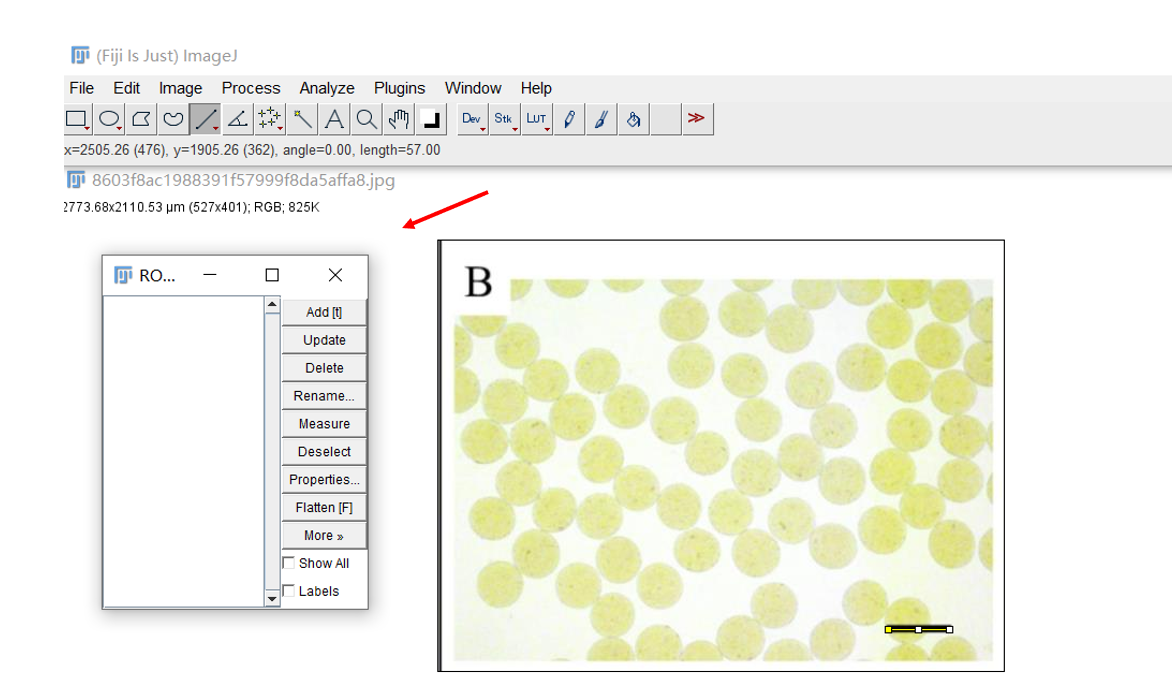

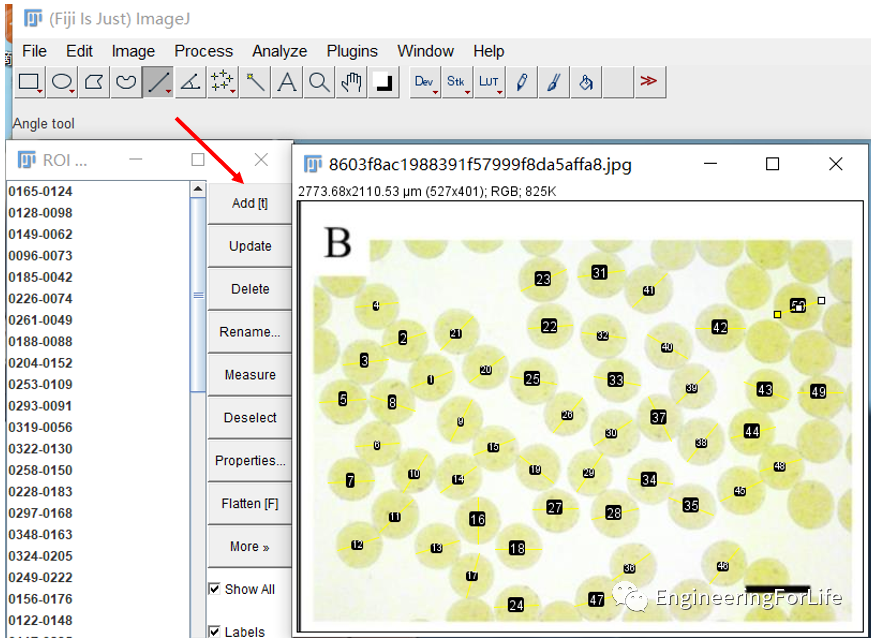

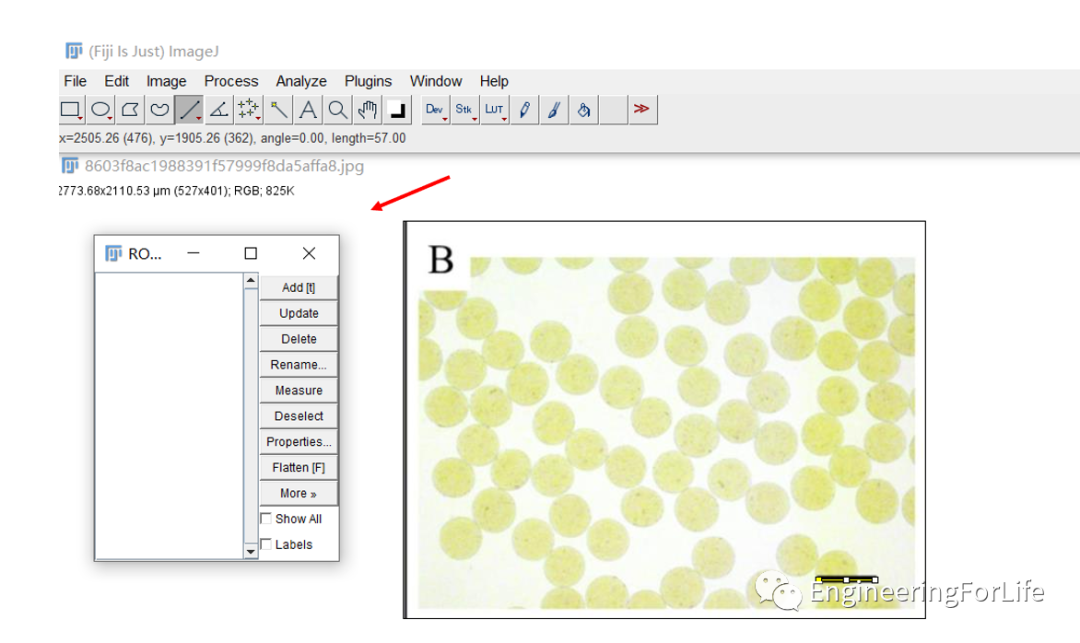

依次点击Analyze-Tools-ROl Manager后出现如下弹出窗口

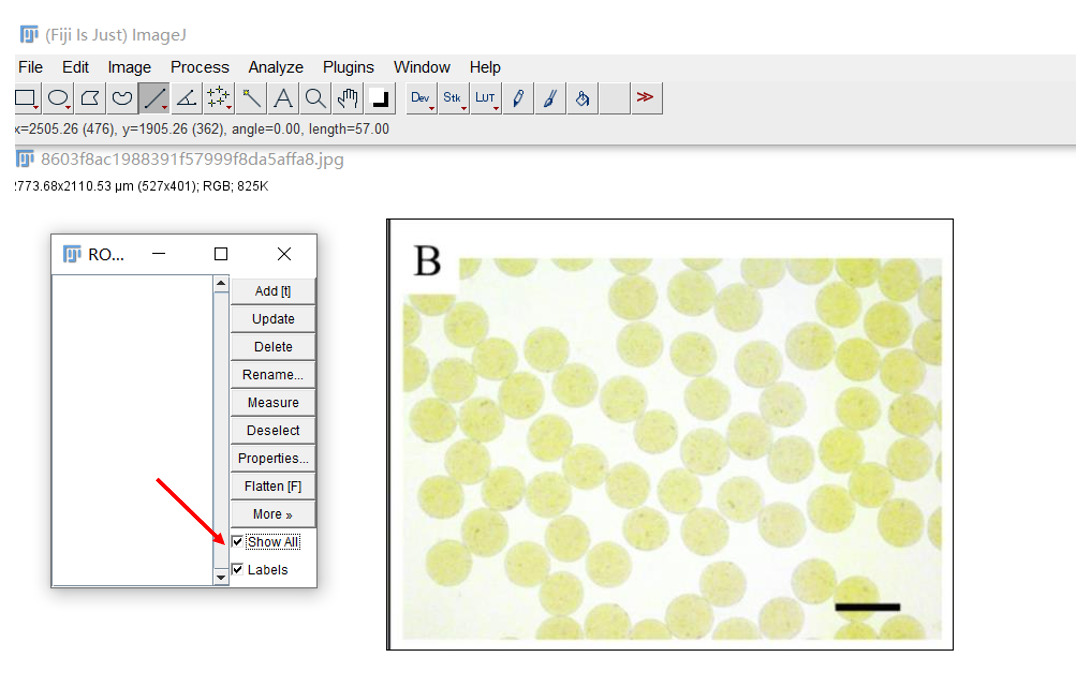

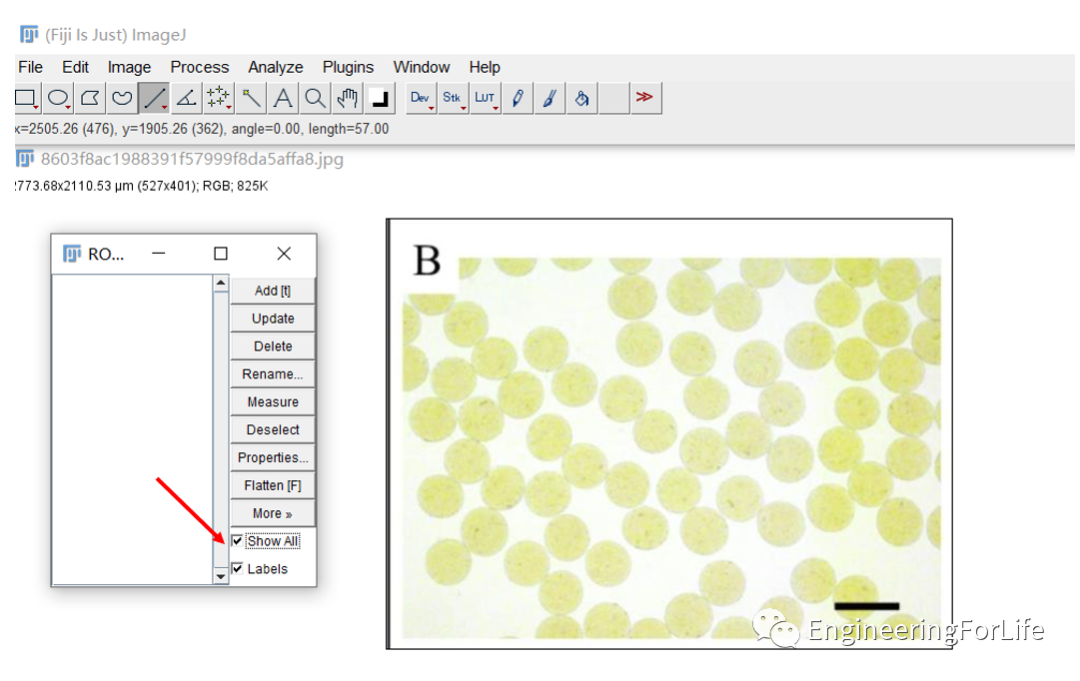

用直线工具测量微球直径，依次点击Add

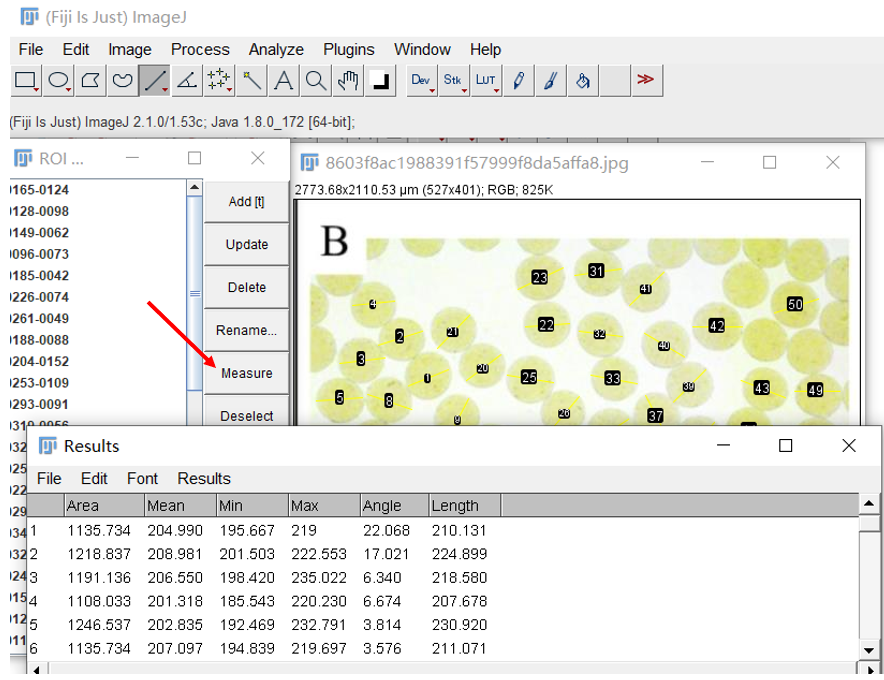

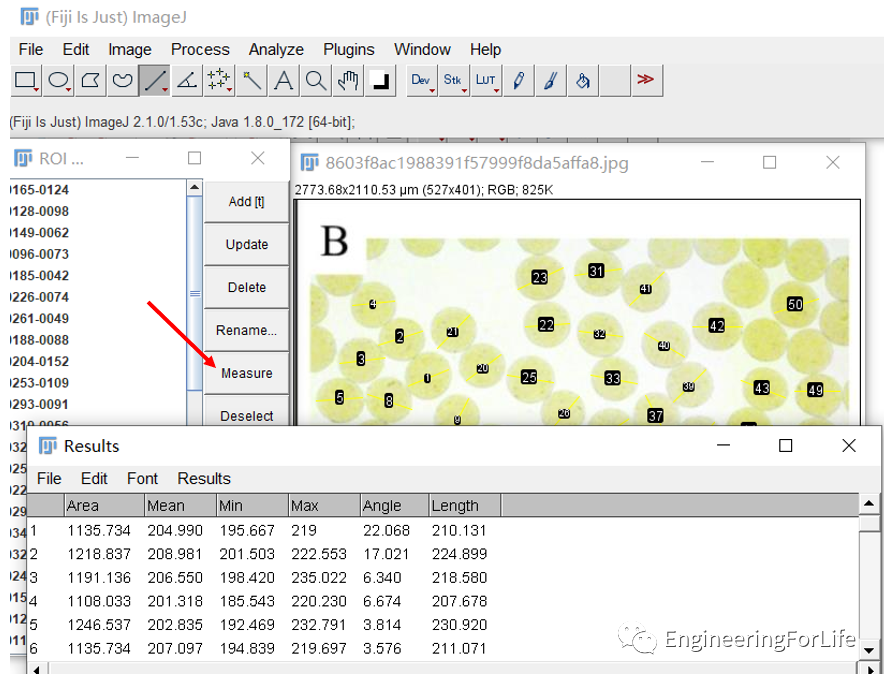

待统计完成后点击Measure得到微球尺寸信息（由于图中微球数量有限，本次仅统计50个微球信息）

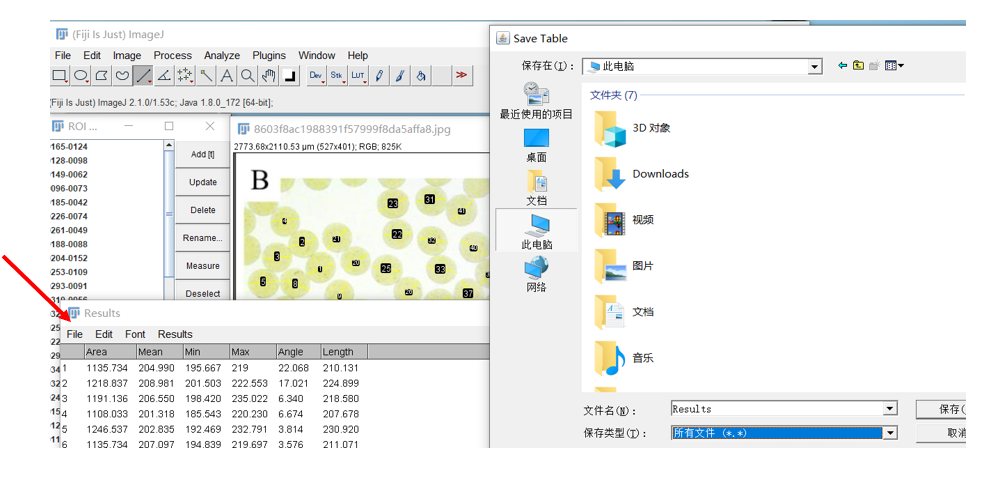

点击File保存测量信息

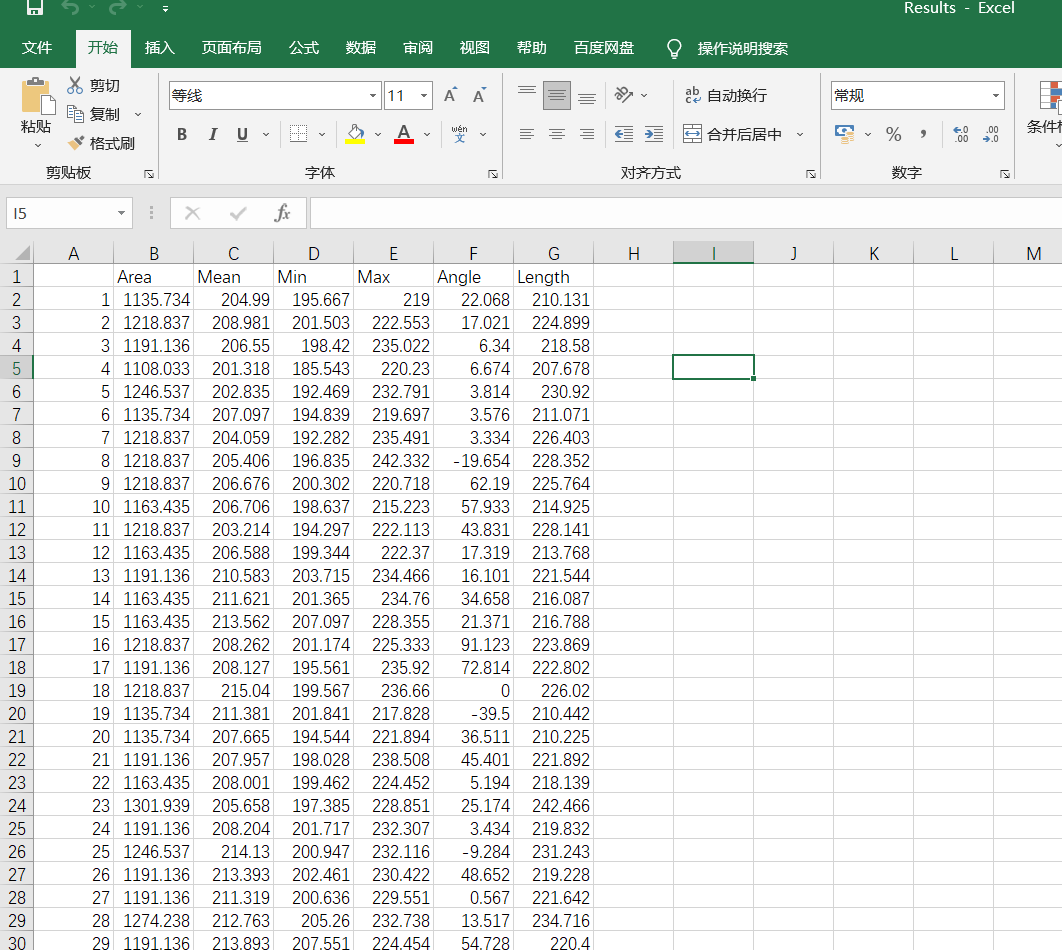

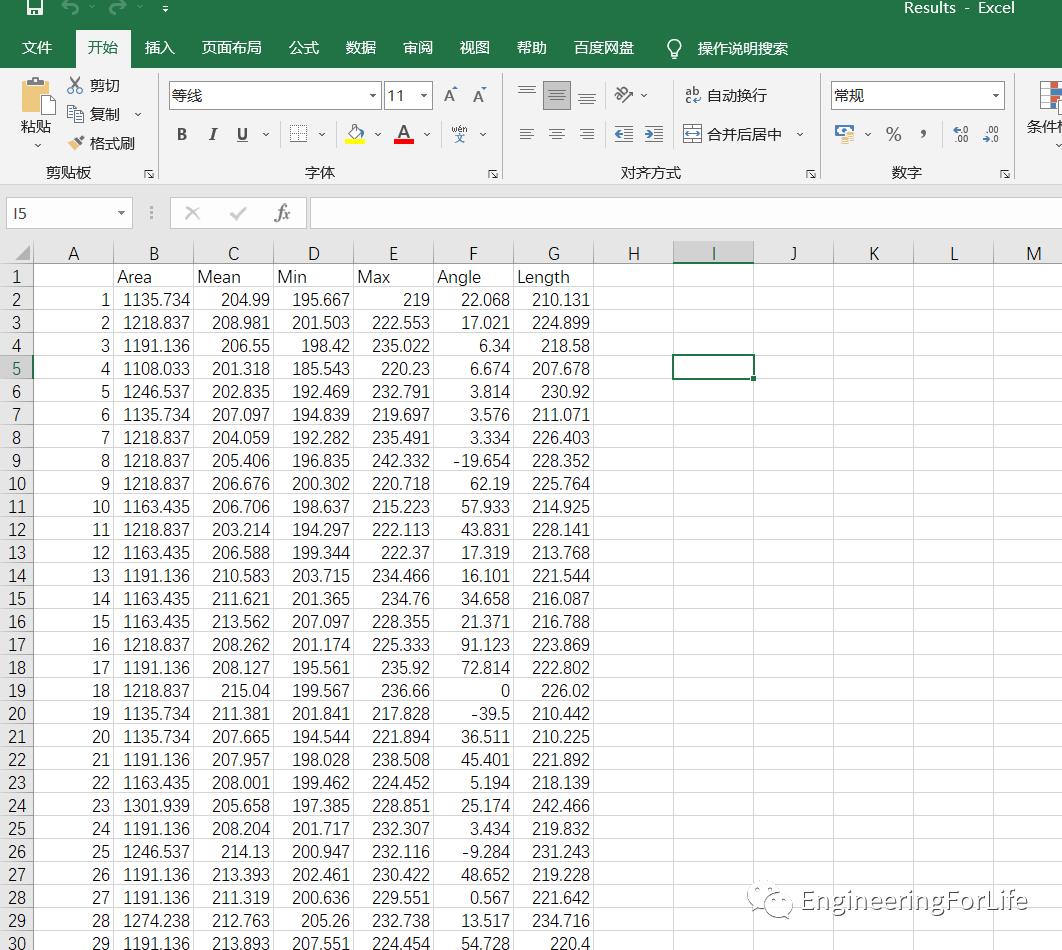

结果被保存为Excel表格，Length为刚刚测量的微球直径信息(在此可根据Excel的内置函数对微球的SD和mean进行计算)

（4）微球粒径分布作图

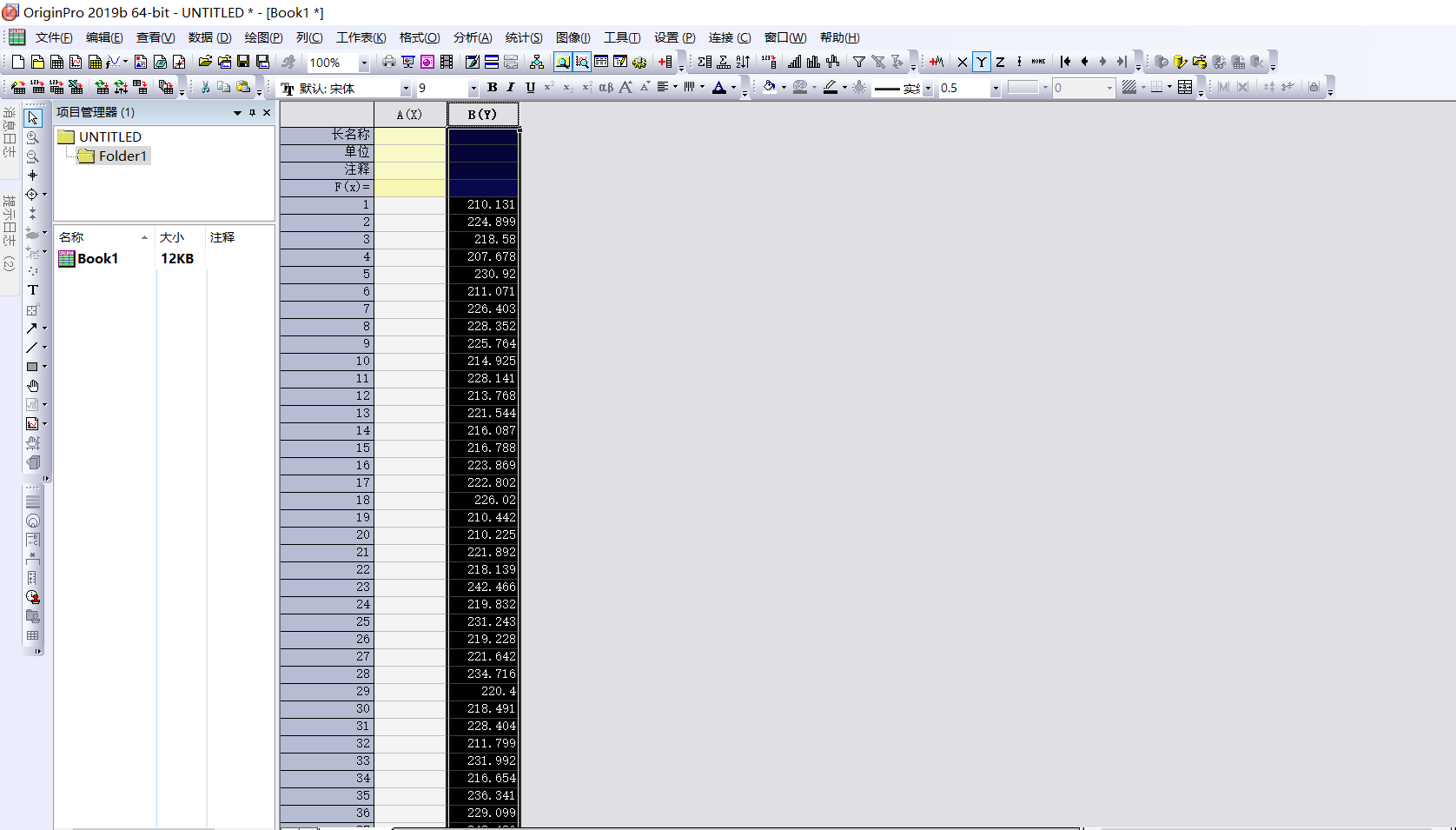

打开Orgin作图软件（演示软件版本为Origin 2019 b），将Length列的信息粘贴到此处后选中数据

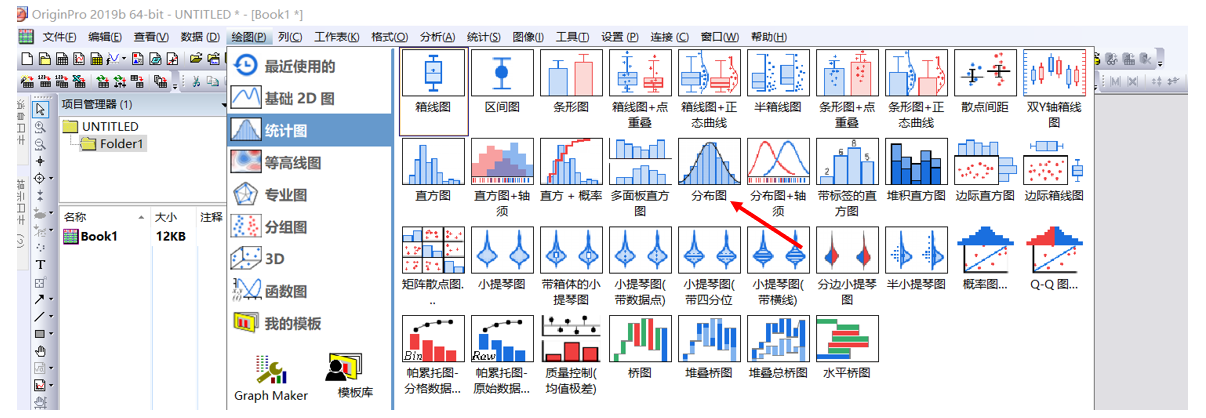

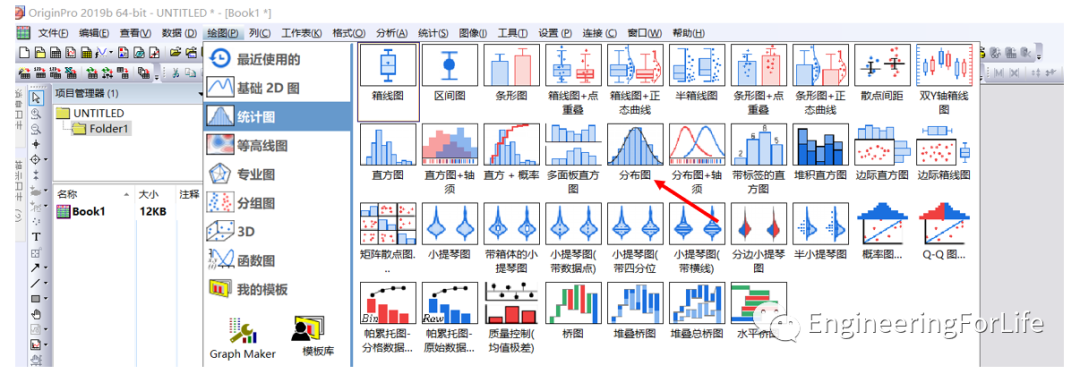

依次点击绘图-统计图-分布图

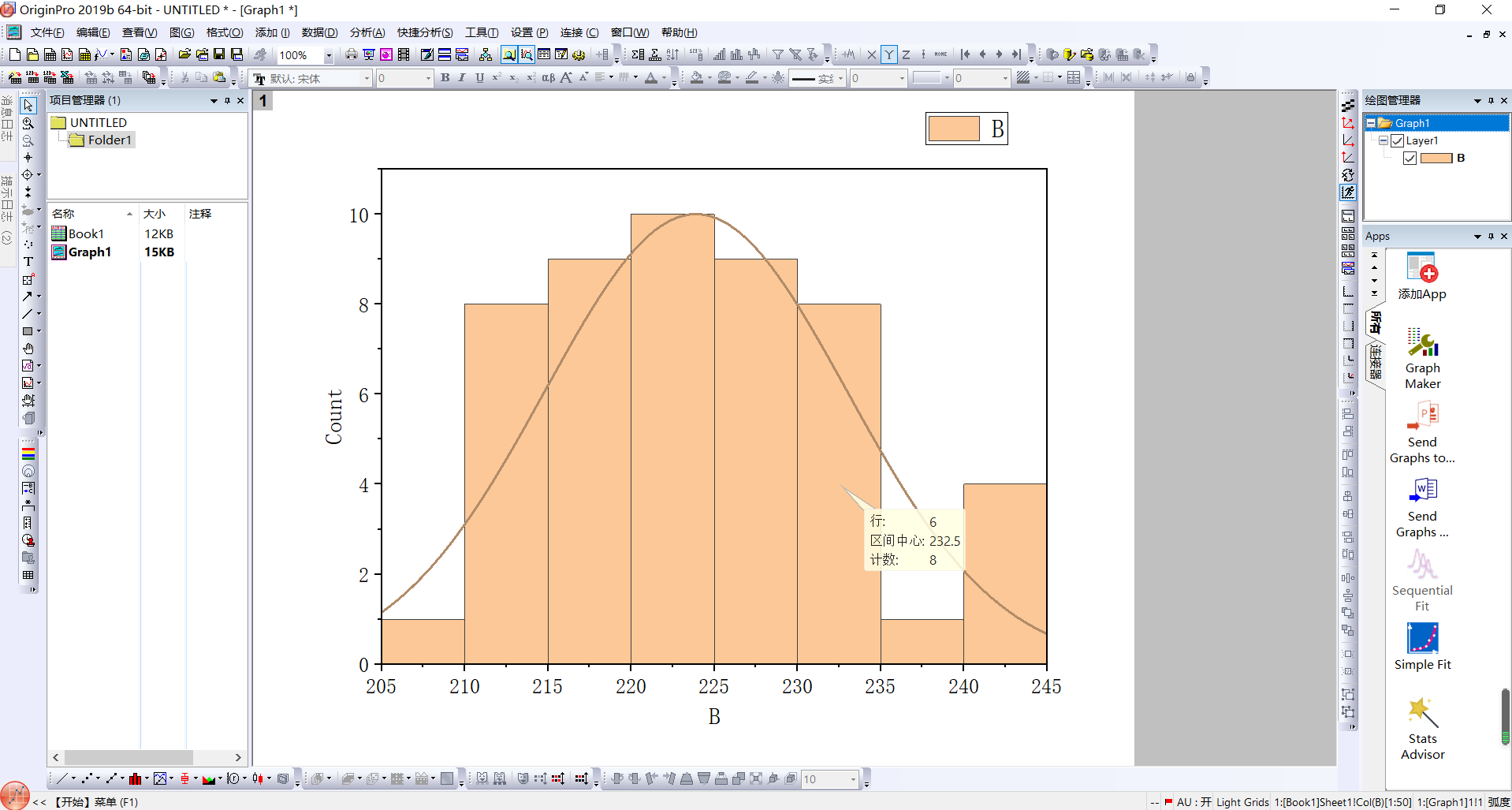

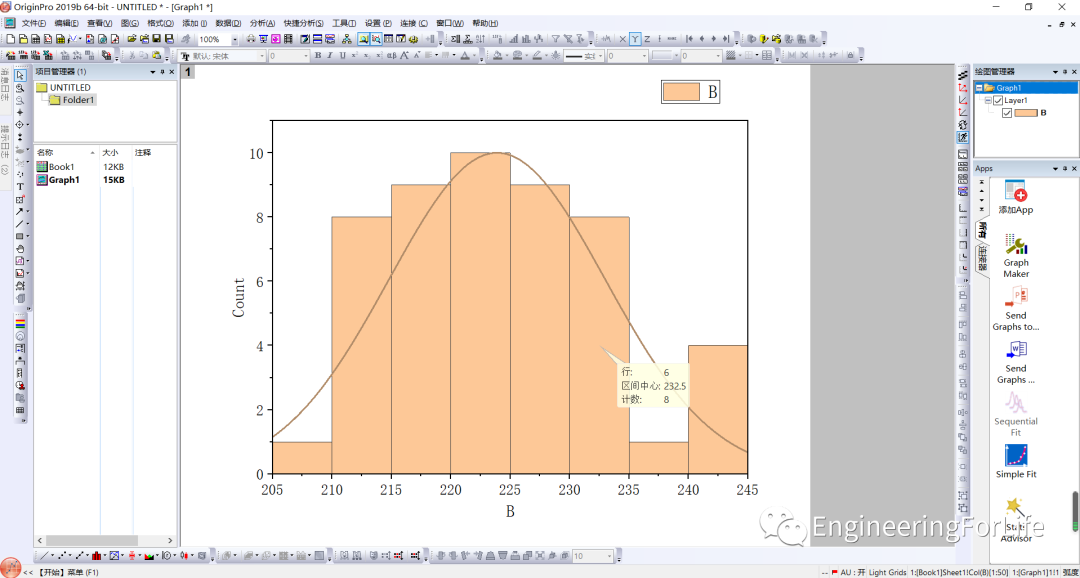

得到如下结果

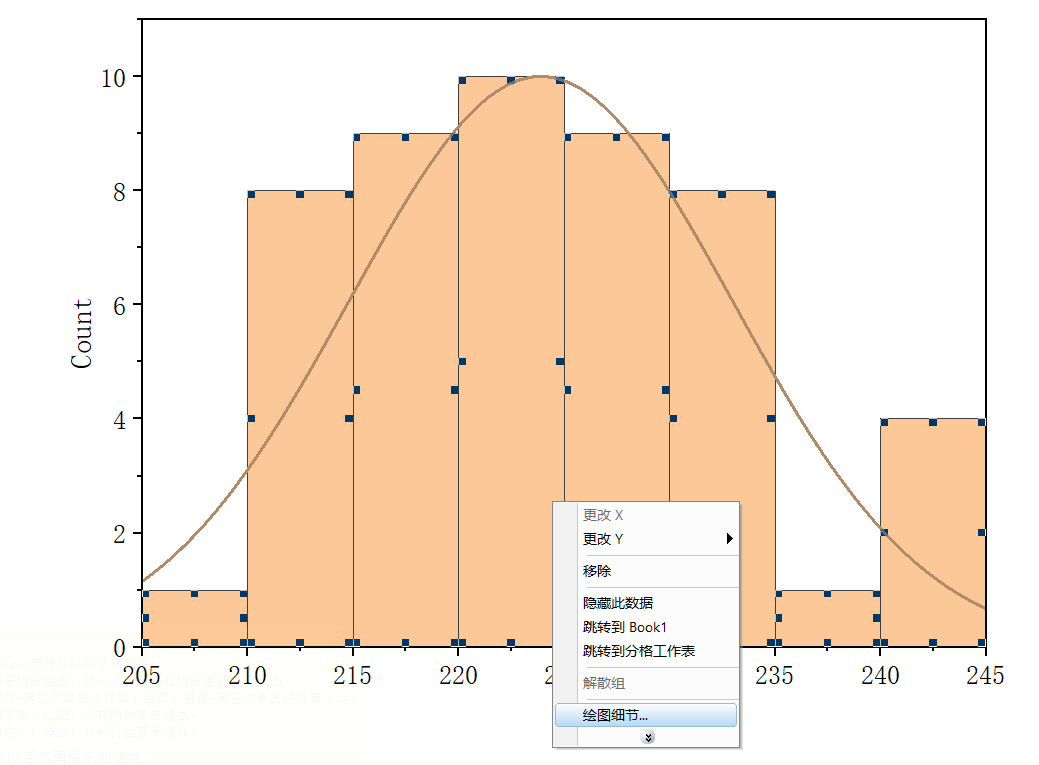

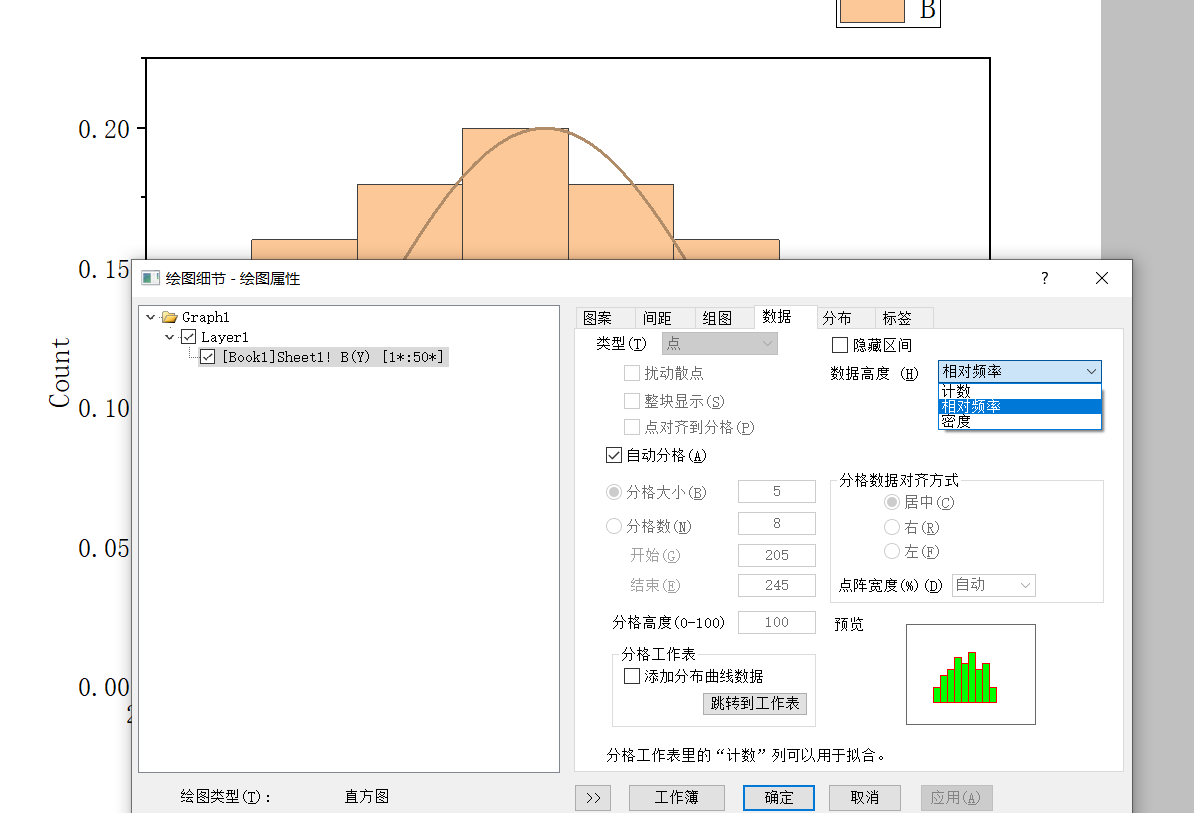

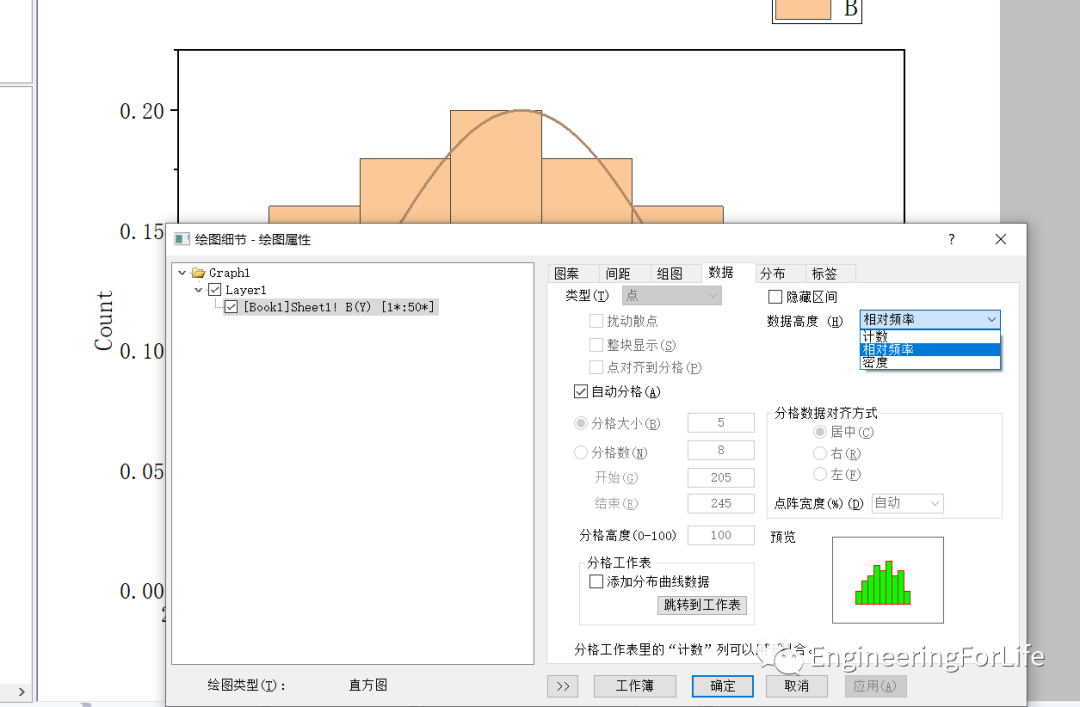

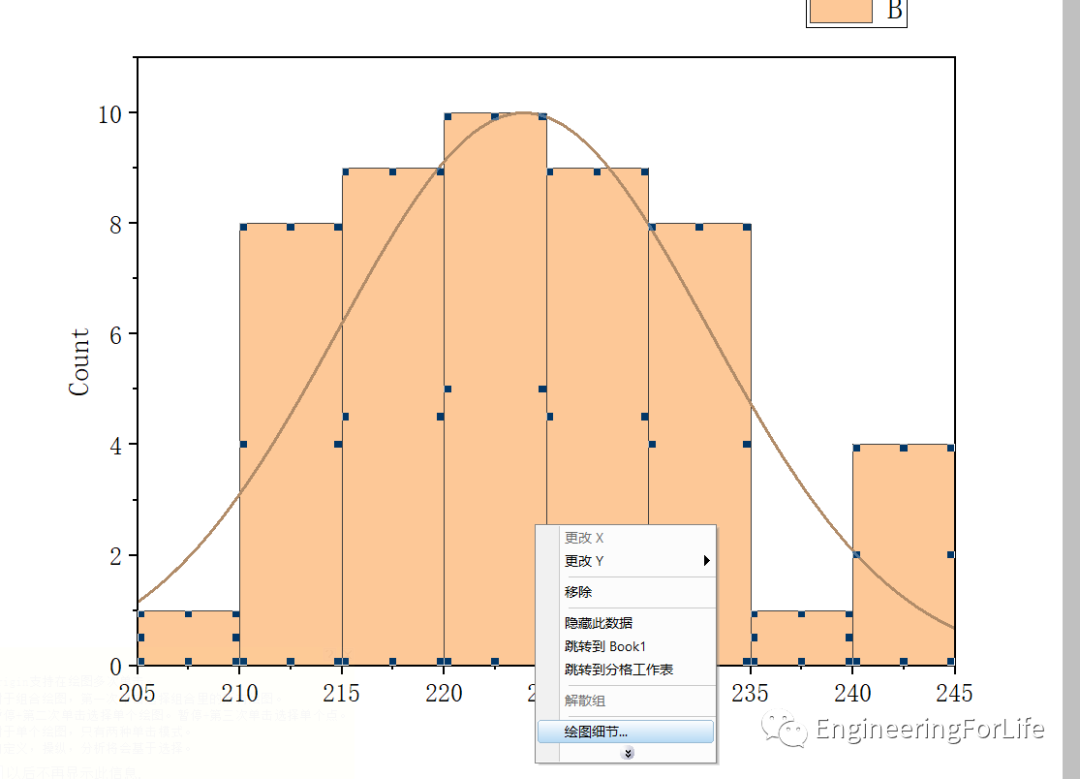

右击图片后点击绘图细节即可对绘制结果的表现形式进行各类调整，大家可根据自己的需要自行设置

以上即为评价微球单分散程度数据处理过程的简单分享，在实际统计过程中，大家还可以对每个微球沿着不同方向测量后计算平均值，这样得到的结果会更加准确。如果大家有更好的方法也欢迎在评论区留言讨论分享哈！更多实用干货我们下期再见！
