摘要

研究团队把“花坛”的结构逻辑搬进骨修复：用载镁离子的 AlgMA 水凝胶充当“智能土壤”，持续释放 Mg²⁺ 当“花粉”，招募内源性的 CCN3⁺ 间充质干细胞（“蜜蜂”）进入缺损中央区，这些干细胞通过 Wnt/β-catenin 通路促进早期成骨，并分泌 PTN 把巨噬细胞（“蝴蝶”）推向 M2 修复表型；外层再用 TPMS 多孔 Ti6Al4V 支架充当“围栏”，提供均匀应力分布与优异通透性。在大鼠临界尺寸颅骨缺损与比格犬股骨髁承重缺损模型中，该复合支架实现了中央区的早期骨桥连接。

1.论文档案

英文标题：Flowerbed-Inspired Mg-Loaded Scaffold Accelerates Critical-Sized Bone Defect Repair by Reprogramming the Microenvironment

期刊：ACS Nano

DOI：10.1021/acsnano.6c02723

研究单位：中国医科大学附属盛京医院骨科；北京协和医院；中国医科大学智能医学学院；中国科学院金属研究所

疾病 / 场景：临界尺寸骨缺损（承重部位骨缺损），中央区修复困难

核心材料：PR/AlgMA/Mg-TPMS：载 Mg²⁺ 的甲基丙烯酰化海藻酸钠（AlgMA）与丙烯酰化 RGD 肽（Pe-RGD）复合水凝胶，嵌入 TPMS 多孔 Ti6Al4V 支架

动物模型：SD 大鼠临界尺寸颅骨缺损模型（8 周）；比格犬股骨外髁承重缺损模型（Φ6 mm × 10 mm，8 周，n=14 只，伦理批号 2024PS917K）

关键词：骨再生、单细胞 RNA 测序、镁离子、海藻酸盐水凝胶、AlgMA、三周期最小曲面 TPMS、免疫微环境、CCN3、PTN、接触成骨

2.这篇研究解决了什么问题

临界尺寸骨缺损一直是骨科难题，但真正的“瓶颈”往往不在缺损边缘，而在缺损中央区。原论文把它总结为四重障碍：中央区再生能力有限、细胞迁移受限、应力传导造成的微动、以及不利于修复的免疫微环境。

既往策略难以同时满足两个条件：单纯的可降解骨基质替代物缺乏足够的力学支撑，而惰性的承重支架又不具备生物活性。结果就是：边缘有骨长过来，中央区却长不满。

本文的思路：不再“二选一”，而是把生物活性和力学支撑拆成两个角色，再组合成一个体系——用载镁水凝胶做“智能土壤”负责生物学信号，用 TPMS 多孔钛支架做“围栏”负责力学与通透性。文章进一步用单细胞测序回答了“材料到底招募了哪一类细胞”这个此前不清楚的问题。

3.研究怎么做

智能土壤 · AlgMA 载镁水凝胶
以甲基丙烯酰化海藻酸钠（AlgMA）为骨架，通过 Mg²⁺ 离子配位与 热引发自由基聚合形成离子–热双交联网络，同时引入丙烯酰化 RGD 肽（Pe-RGD）提供细胞黏附位点。

关键配方与工艺
0.2 g AlgMA-300K 加入 10 mL MgCl₂ 水溶液，40 ℃ 水浴避光搅拌 30 min 至完全溶解；再加入 40 mg Pe-RGD，避光搅拌至均匀无气泡，得到 1%（w/v）AlgMA 前驱液；冷却至室温后加入 0.1 g 过硫酸铵（APS）混匀，0.22 μm 过滤除菌；注入模具后于 55 ℃ 水浴反应 40 min 成胶。

围栏 · TPMS 多孔钛支架
选用 Gyroid 型三周期最小曲面结构，目标孔隙率 70%、孔径 800 μm；用 Ti-6Al-4V ELI 球形粉在 EOS M290 上选区激光熔化成型（激光功率 280 W、扫描速度 1200 mm/s、铺粉层厚 30 μm，层间旋转 67°），经线切割、800 ℃ 真空去应力退火、喷砂与无水乙醇超声清洗后备用。

最终体系 · 复合支架
将灭菌的 TPMS 支架置入专用模具，注入无菌前驱液，低温振荡 15 min 保证充分浸润，再于 55 ℃ 水浴反应 30 min 完成交联，得到 PR/AlgMA/Mg-TPMS 复合支架。

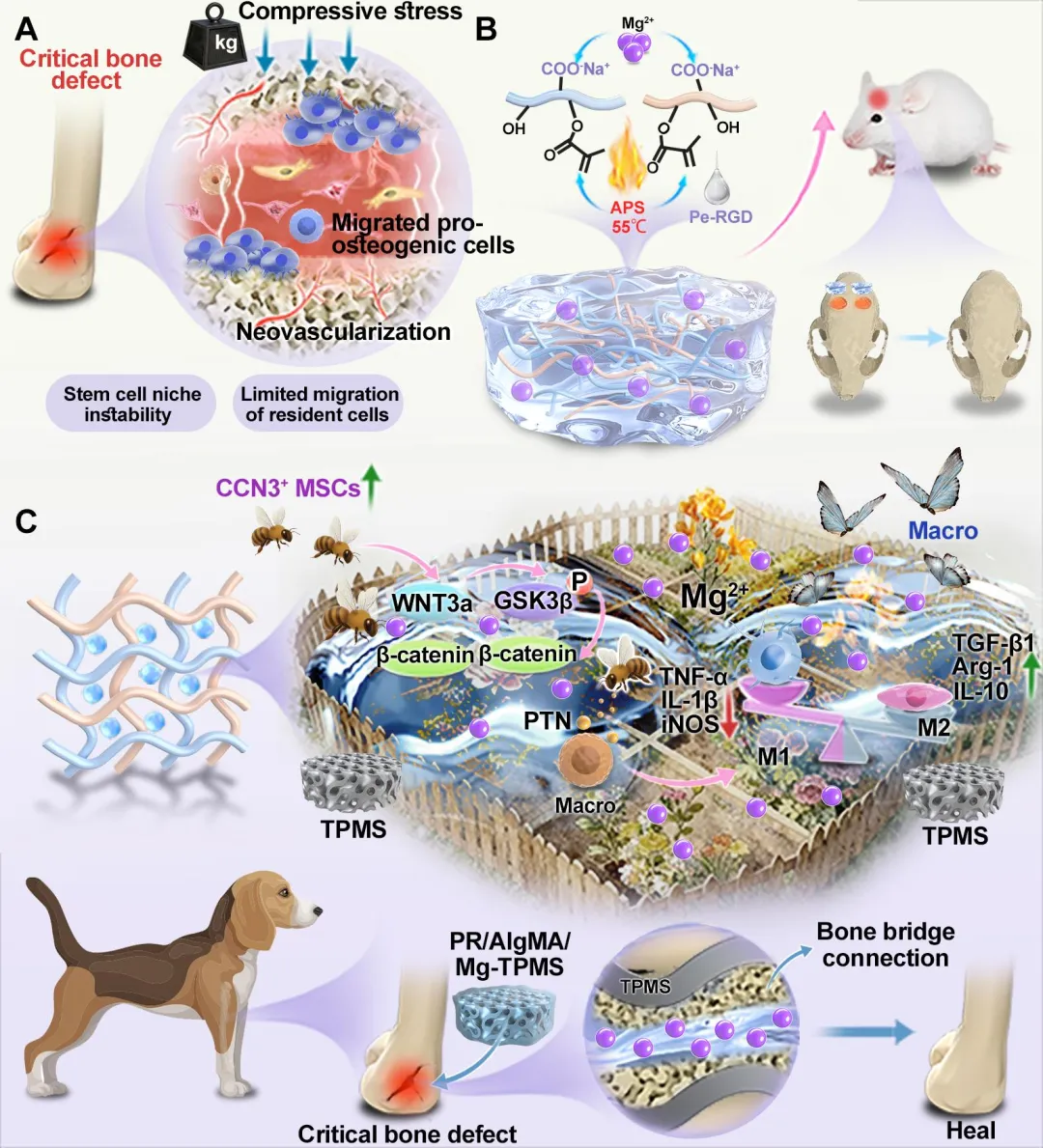

图1（A) 承重条件下，临界尺寸骨缺损的中央区因细胞迁移受限、微动与免疫微环境不利，难以形成有效骨桥；(B) 离子–热双交联水凝胶通过持续释放 Mg²⁺ 修复大鼠临界颅骨缺损；(C) 载镁水凝胶如“智能土壤”释放 Mg²⁺（“花粉”），吸引“蜜蜂”般的 CCN3⁺ MSC 并激活 Wnt 信号，这些 MSC 分泌 PTN 使巨噬细胞（“蝴蝶”）向 M2 极化，最终在 TPMS“围栏”支撑下，于比格犬股骨髁缺损中央区形成早期骨桥

4.关键结果

4.1　水凝胶做成了吗？AlgMA 在里面起什么作用？

结论：双交联成功，Mg²⁺ 以二价态被有效负载。

证据：SEM 显示水凝胶内部为疏松贯通的大孔结构，孔径 20–50 μm——这一尺度适合骨髓间充质干细胞（BMSC）浸润。EDS 与 XPS 检出 C、O、Na、Mg，且 Mg 以二价态存在，说明 Mg²⁺ 通过离子配位被有效负载。¹H NMR 显示 AlgMA 与 Pe-RGD 之间存在特征 C=C 键。FTIR 中，AlgMA 的 C–O 伸缩振动位于 1030–1150 cm⁻¹；Pe-RGD 在 3280 cm⁻¹ 出现 N–H 伸缩峰、1645 cm⁻¹ 出现酰胺 I 带 C=O 振动；在 PR/AlgMA 复合物中，3280 cm⁻¹ 的宽峰来自 O–H 与 N–H 伸缩振动叠加，1630 cm⁻¹ 处强吸收峰是酰胺 I 带与甲基丙烯酰基 C=C 伸缩振动的特征叠加——这是改性成功与热交联网络形成的关键证据。流变学测试显示，在 0–20 mM 范围内，储能模量随 Mg²⁺ 浓度升高而增大。

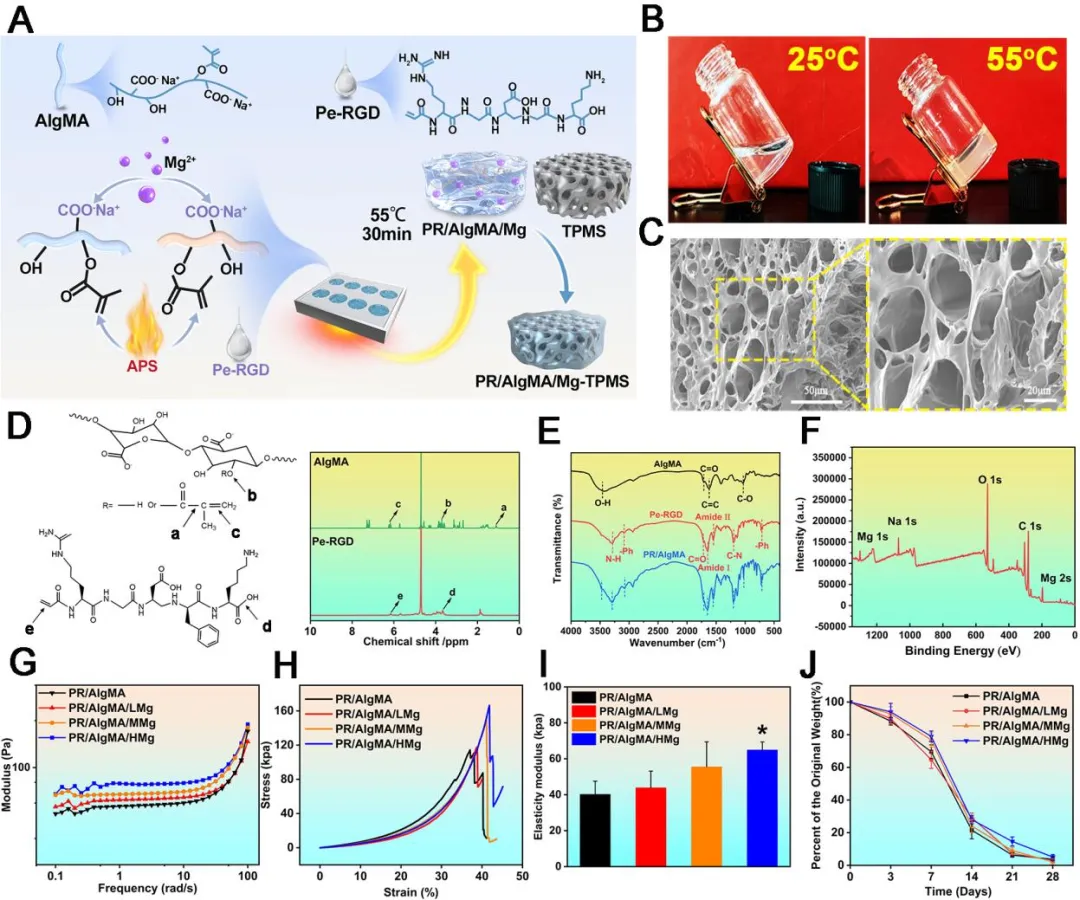

图2 (A) 材料合成流程示意图；(B) 不同温度下的水凝胶外观照片；(C) SEM 微观形貌；(D) AlgMA 与 Pe-RGD 的化学结构与 ¹H NMR 谱；(E) 复合体系中各组分的 FTIR 谱；(F) XPS 全谱元素组成；(G) 流变学储能模量结果。其中 (D)(E)(F) 三张表征图是判断“改性是否成功、Mg²⁺ 是否负载”的直接依据

4.2　为什么支架要选 TPMS 结构？

结论：TPMS 在应力分布与通透性上同时占优，是承重骨缺损的合理孔型。

证据：研究用有限元方法对比了 Diamond、Cube、BCC 与 Gyroid（G-TPMS）四种结构的压力分布、流速分布与应力分布，最终选用 G-TPMS。复合支架的 SEM 显示水凝胶均匀填充于钛支架孔隙中。体外荧光酶解实验观察了 28 天降解过程：复合支架的降解速率与水凝胶单独降解时相近，说明 TPMS 骨架的通透性优异，允许酶渗透与物质交换；Mg²⁺ 释放方面，ICP-OES 证实水凝胶可持续释放镁离子超过 28 天，复合支架组初期释放速率相对较慢（比表面积减少所致），但 21 天后累积释放量趋于接近单独水凝胶。

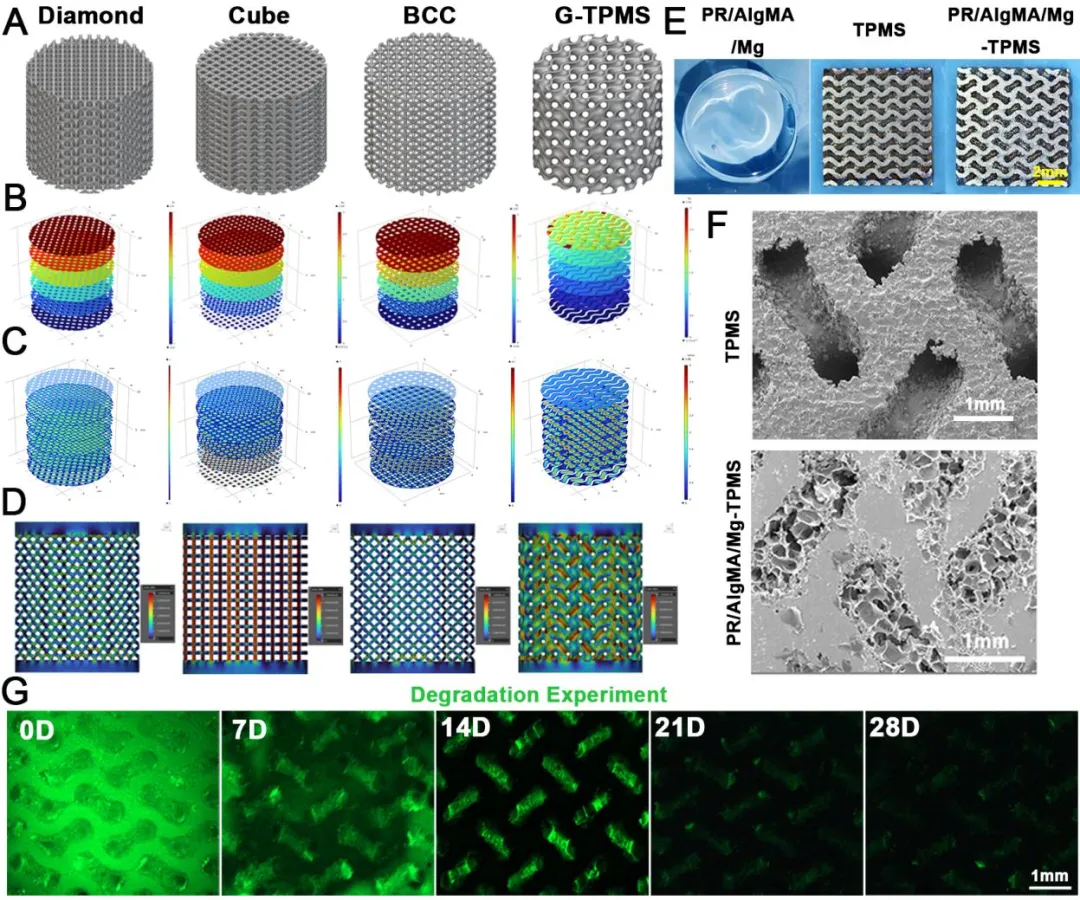

图3 (A–D) Diamond、Cube、BCC、G-TPMS 四种结构的有限元建模，分别为模拟模型、压力分布、流速分布与应力分布云图；(E) 水凝胶、TPMS 支架与最终复合支架的宏观照片；(F) 选区激光熔化 TPMS 支架的 SEM 形貌；(G) 28 天体外酶解降解观察。选型逻辑主要看 (D) 应力分布与 (C) 流速分布两张云图

4.3　体外：材料能诱导成骨吗？安全性如何？

结论：成骨诱导呈 Mg²⁺ 浓度依赖，且无明显细胞毒性。

数据：Calcein-AM 染色显示 BMSC 在水凝胶表面直接培养时活率良好；材料浸提液处理后的 F-actin 染色显示细胞骨架形态正常，说明浸提液无细胞毒性、细胞相容性良好。成骨方面，ALP 染色与茜素红（ARS）染色及半定量分析显示，在 PR/AlgMA-TPMS 组，细胞不仅在金属支架上发生成骨分化，也黏附并分化于水凝胶表面；孔隙内载镁的 PR/AlgMA/Mg 水凝胶表现出更优的成骨结果。此外，Matrigel 管腔形成实验显示 PR/AlgMA/Mg 组浸提液显著增强 HUVEC 的成血管能力（总分支长度与主节点数显著增加），划痕实验中 24 h 创面闭合率也明显更高，提示该材料同时具备促血管生成潜能。

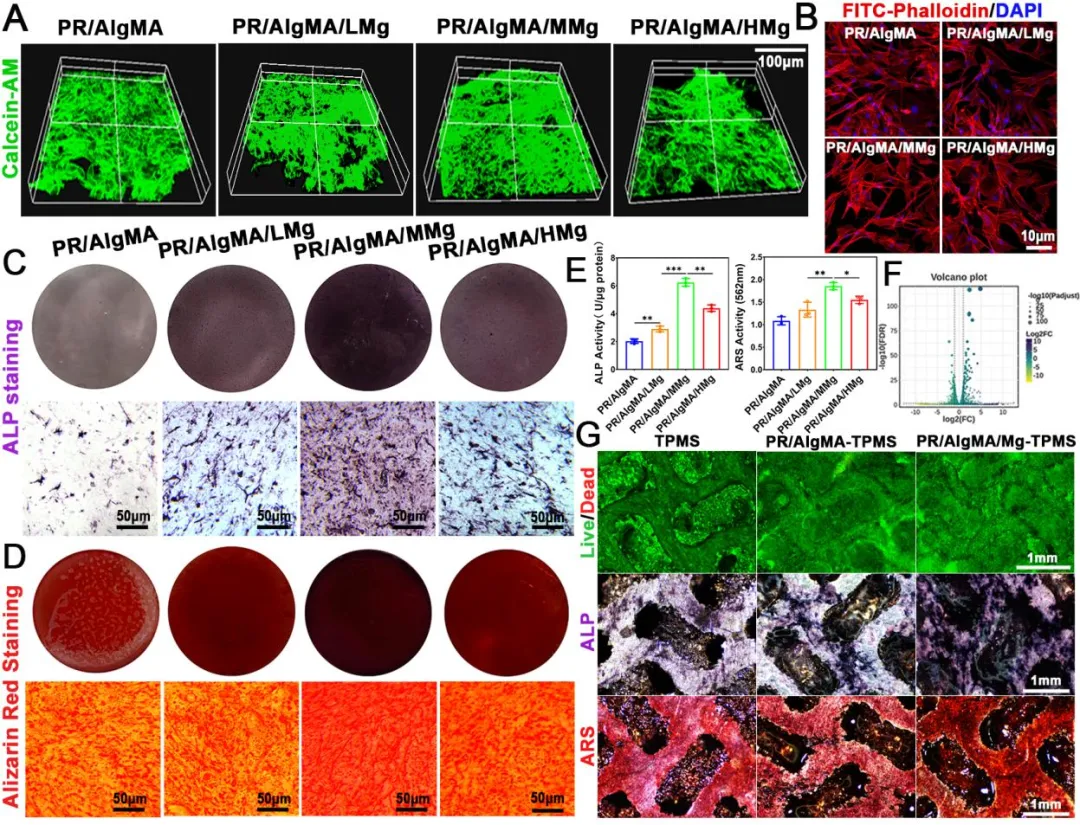

图4  (A) 水凝胶表面直接培养 BMSC 的 Calcein-AM 染色；(B) 材料浸提液处理后的细胞骨架（F-actin）形态；(C–E) 水凝胶上 BMSC 的成骨分化：(C) ALP 染色、(D) ARS 染色，以及 (E) ALP 活性半定量与矿化结节定量；(F) 差异表达基因火山图

4.4　大鼠临界尺寸颅骨缺损：中央区长骨了吗？

结论：长出来了，而且中央区优势最明显。

数据：Micro-CT 三维重建与骨形态计量分析显示，在第 4 周与第 8 周，PR/AlgMA/Mg 组整体 BV/TV（骨体积分数）分别比 PR/AlgMA 组提高 26.51% 和 48.35%（p<0.001）。更关键的是，在缺损中央区，PR/AlgMA/Mg 组的 BV/TV 显著高于其他所有组（p<0.001），并促成了跨越临界缺损区的骨性桥接。组织学 H&E 染色显示，该组中央缺损区被大量新生骨组织填充，材料降解充分且未见明显炎性细胞浸润。RUNX2/COL1A1 免疫荧光双染显示成骨标志物大量共定位，说明修复后期持续存在活跃的成骨分化与基质分泌。

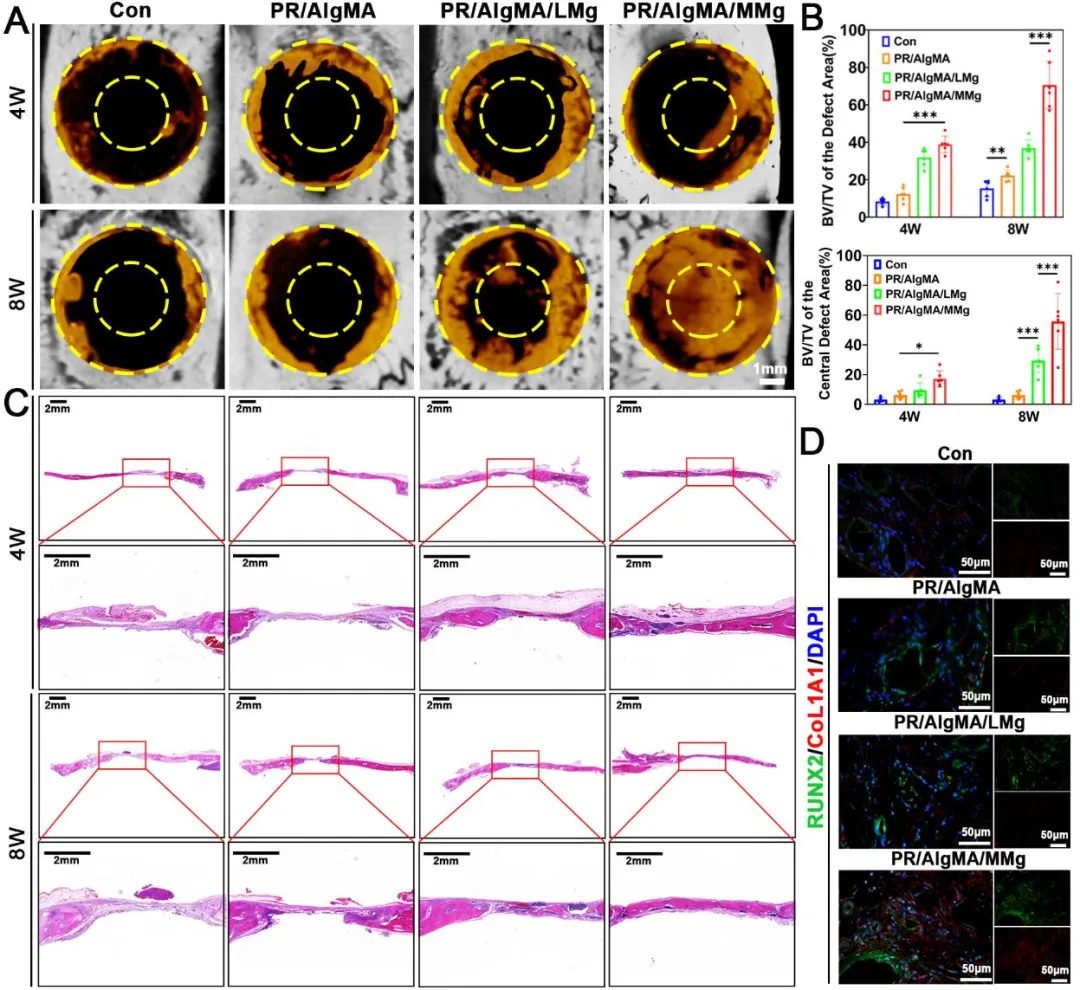

图5 (A) Micro-CT 三维重建图像，黄色虚线标出原始缺损边界与用于定量的中央 ROI；(B) BV/TV 定量分析；(C) H&E 染色组织学分析；(D) 成骨标志物 COL1A1 与 RUNX2 的免疫荧光染色。(A)(B) 的中央 ROI 是本研究的核心观测窗口

4.5　免疫微环境被“重编程”了吗？大动物模型结果如何？

结论：是。CCN3⁺ MSC 通过分泌 PTN 把巨噬细胞推向 M2；在比格犬股骨髁承重缺损中实现中央区“接触成骨”与早期骨桥连接。

数据（免疫调控）：巨噬细胞亚群的 t-SNE 聚类与细胞互作分析显示，CCN3⁺ MSC 与巨噬细胞亚群之间存在强相互作用，其中 PTN 信号通路富集最为突出。流式细胞术显示，CCN3⁺ MSC 条件培养基（CCN3⁺-CM）与重组 PTN 蛋白处理均使 M2 标志物 CD206 升高、M1 标志物 CD86 降低；RT-qPCR 显示 M2 特征基因 TGF-β1、Arg-1、IL-10 上调；ELISA 进一步证实促修复因子 TGF-β1 与 IL-10 分泌增加，而促炎因子 TNF-α 与 IL-1β 被抑制。重组 PTN 基本复现了条件培养基的效果，说明 PTN 是这一过程的关键可溶性介质。

数据（大动物）：在比格犬股骨外髁建立 Φ6 mm × 10 mm 的承重缺损，随机分为缺损组、TPMS 组、PR/AlgMA-TPMS 组与 PR/AlgMA/Mg-TPMS 组。8 周时，PR/AlgMA/Mg-TPMS 组修复效果最佳：组织学上，无镁对照组的新生骨主要从宿主骨床“爬行”到钛支架表面，中央区多为蓝色染色的纤维组织，属被动而缓慢的修复模式；而 PR/AlgMA/Mg-TPMS 组的新生骨直接形成并紧密贴附于 Gyroid 曲面，即“接触成骨”（contact osteogenesis）。通过术后第 6、7 周的钙黄绿素–四环素双荧光标记观察新骨形成动态，并通过推出实验（push-out test）评估支架与骨的生物力学结合强度。

图6 (A) 巨噬细胞亚群 t-SNE 聚类；(B) 三组中各巨噬细胞簇的比例丰度；(C–D) CCN3⁺ MSC 与不同巨噬细胞亚型之间的互作强度（分别对比对照组与 PR/AlgMA 组）；(E) CCN3⁺ MSC 与巨噬细胞亚群之间 PTN 信号通路互作的富集；(F) 配体–受体互作强度，展示 PTN 介导的跨细胞通讯；(G) 流式检测 Vector-CM、CCN3⁺-CM 与重组 PTN 处理后的 M1（CD86）/M2（CD206）标志物；(H–I) M1/M2 标志基因 RT-qPCR 与分泌细胞因子 ELISA 的统计分析

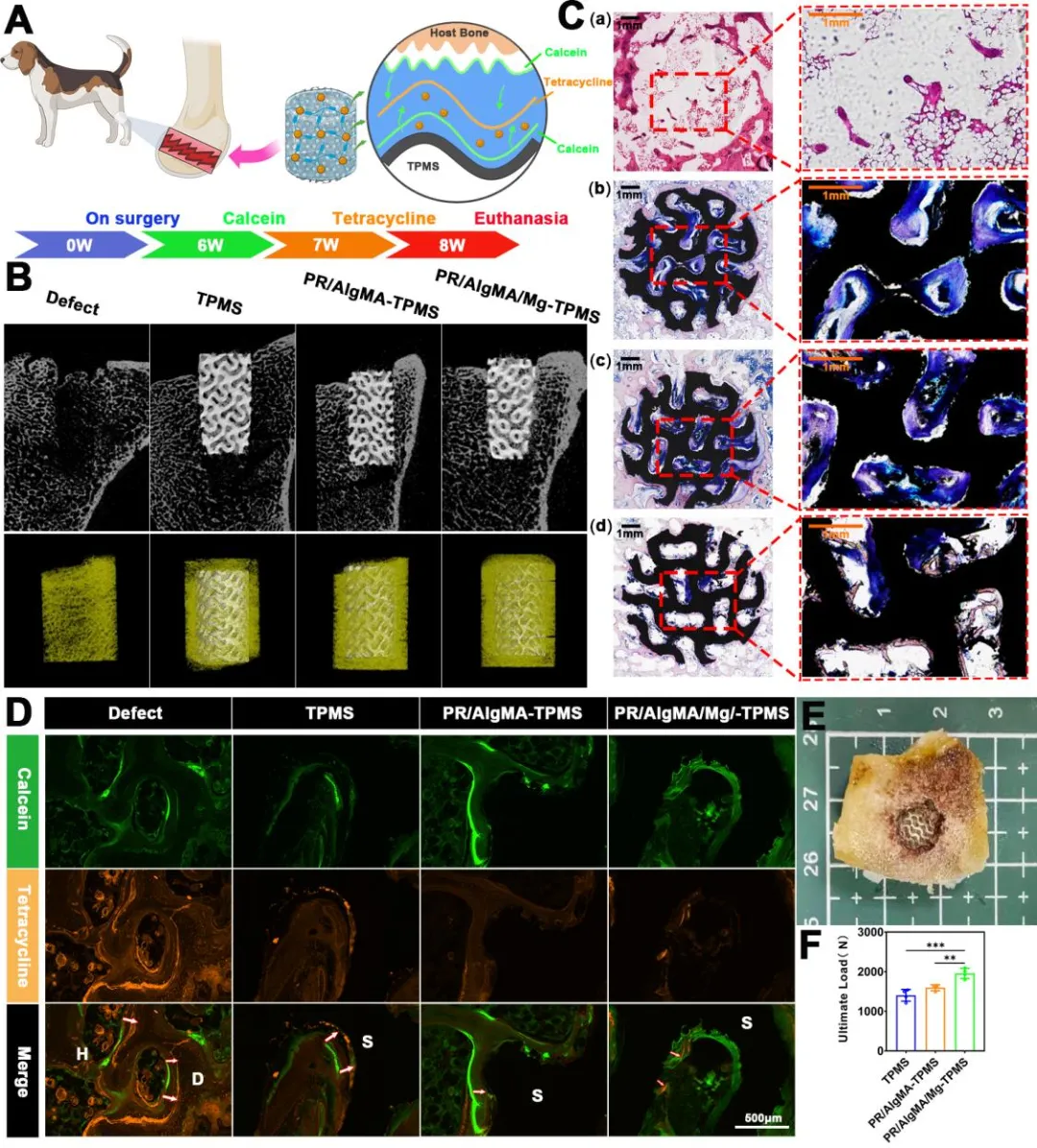

图7 (A) 股骨髁缺损构建手术示意；(B) 各组缺损部位的 Micro-CT 三维重建，新骨以黄色高亮；(C) 硬组织切片 H&E 染色（含放大视图），(a)(b)(c)(d) 依次为缺损组、TPMS 组、PR/AlgMA-TPMS 组、PR/AlgMA/Mg-TPMS 组；(D) 体内荧光标记（钙黄绿素–四环素双标），H 表示宿主骨、D 表示原始缺损区、S 表示支架区域；(E) 推出实验样本照片；(F) 各组推出实验最大载荷的统计结果

5.机制路径

复合支架植入缺损区　→　AlgMA 水凝胶持续释放 Mg²⁺（“花粉”）　→　Mg²⁺ 富集微环境招募内源性 CCN3⁺ MSC（“蜜蜂”）向缺损中央区迁移并扩增　→　CCN3 通过 Wnt/β-catenin 通路（Wnt3a↑、GSK3β 磷酸化↓、β-catenin 入核↑）促进早期成骨分化　→　CCN3⁺ MSC 分泌 PTN　→　PTN 抑制 M1、促进巨噬细胞向 M2 极化（TGF-β1、IL-10↑；TNF-α、IL-1β↓）　→　形成有利于成骨的免疫微环境　→　TPMS 支架（“围栏”）提供均匀应力分布与高效营养交换　→　新生骨直接贴附 Gyroid 曲面形成“接触成骨”　→　中央区实现早期骨桥连接与生物力学整合

6.常见问题 FAQ

Q1　临界尺寸骨缺损为什么难修？为什么“中央区”是难点？

原论文把中央区的障碍归纳为四条：再生能力有限、细胞迁移受限、应力传导引起的微动、以及不利于修复的免疫微环境。所以临床上的常见现象是——骨从缺损边缘向内生长，但中央区迟迟长不满，无法形成有效的骨桥。既往方案也难两全：单纯骨基质替代物缺少力学支撑，惰性承重支架又缺少生物活性。本文的应对是“分工再组合”：用载镁 AlgMA 水凝胶提供生物学信号，用 TPMS 多孔钛支架提供力学与通透性，让中央区同时获得“细胞来源”和“结构支撑”。

Q2　本研究的 AlgMA 水凝胶是怎么做的？AlgMA 扮演什么角色？

甲基丙烯酰化海藻酸钠（AlgMA）是这套体系的骨架材料，它既提供可光/热引发的自由基聚合位点（甲基丙烯酰基），又能通过海藻酸链上的羧基与 Mg²⁺ 发生离子配位，从而形成离子–热双交联网络——这正是“既装得住 Mg²⁺、又能持续释放”的结构基础。具体配方与工艺：0.2 g AlgMA-300K 溶于 10 mL MgCl₂ 水溶液，40 ℃ 水浴避光搅拌 30 min 至完全溶解；加入 40 mg 丙烯酰化 RGD 肽（Pe-RGD）提供细胞黏附位点，避光搅拌至均匀无气泡，得到 1%（w/v）前驱液；冷却至室温后加入 0.1 g 过硫酸铵（APS）混匀并 0.22 μm 过滤除菌；注入模具后在 55 ℃ 水浴反应 40 min 成胶。表征上，FTIR 中 1630 cm⁻¹ 的强吸收峰（酰胺 I 带 C=O 与甲基丙烯酰基 C=C 叠加）是改性成功的关键证据；流变学显示储能模量随 Mg²⁺ 浓度（0–20 mM）升高而增大。

本研究所用的甲基丙烯酰化海藻酸钠（EFL-AlgMA-300K）由 EFL (Engineering For Life）提供。EFL 可提供甲基丙烯酰化海藻酸钠（AlgMA）水凝胶，产品型号：EFL-AlgMA-50K/300K，品质稳定，配套高效服务。
