北医三院团队《Nano Today》：活细胞微针水凝胶贴片用于子宫修复

摘要

北京大学第三医院团队在《Nano Today》发表研究，构建了 MN-MSC 微针贴片：多孔 GelMA 微针阵列负责组织锚定与递送，背衬的 GelMA 水凝胶负载活脐带间充质干细胞（UCMSC）。贴片在体内维持 UCMSC 活性至少 28 天，持续向子宫损伤部位释放 MSC 来源胞外囊泡（MSC-EVs）；在小鼠严重子宫损伤模型中减少组织粘连和纤维化，促进血管生成、肌层与内膜再生，并使妊娠与活产结局接近健康对照。

论文发表于 2026-05-15  DOI：10.1016/j.nantod.2026.103076

1.论文档案

英文标题：A Living UCMSC-embedded microneedle patch for sustained extracellular vesicles delivery and functional uterine regeneration

期刊：Nano Today

DOI：10.1016/j.nantod.2026.103076

研究团队：北京大学第三医院团队

疾病 / 场景：剖宫产相关严重子宫损伤、子宫纤维化与粘连、继发性不孕

核心材料：MN-MSC贴片：3 × 15多孔 GelMA微针阵列 + 负载活 UCMSC 的 GelMA 水凝胶背衬

结构参数：微针底部约 280 μm、高度约 800 μm；凝胶背衬最大孔径约 120 μm，微针针体孔径约 80 μm；单针机械强度约 0.7 N

细胞 / 动物模型：GMP级人脐带间充质干细胞（UCMSC）；ICR 小鼠，12 周龄，子宫壁 1 cm 全层创口模型

关键词：微针贴片、多孔 GelMA、活 UCMSC、胞外囊泡递送、子宫损伤、宫腔粘连、纤维化、生育力修复

2.这篇研究解决了什么问题

剖宫产后的子宫瘢痕缺损和宫腔粘连，是继发性不孕的重要原因。损伤部位如果长期处于炎症和纤维化状态，肌层结构被瘢痕组织替代，胚胎着床和后续发育都会受到影响。

间充质干细胞的治疗价值，很大程度来自其旁分泌作用，尤其是细胞外囊泡（EVs）。但直接把 UCMSC 注射到损伤部位，细胞容易被快速清除；单独注射 EVs，也存在局部滞留时间短的问题。

这项研究把“活细胞”和“微针递送”组合在同一个贴片里：多孔微针锚定组织并形成递送通道，背衬水凝胶为 UCMSC 提供三维生存环境，使其在局部持续释放 EVs，同时作为物理屏障减少组织粘连。研究不要求 UCMSC 直接侵入子宫创面，而是让细胞在贴片内持续发挥旁分泌作用。

3.研究怎么做

① 制备多孔 GelMA 微针
将GelMA预聚液浇铸到负模中，经真空处理填充针腔，再通过紫外光固化成型；最终形成 3 × 15 的微针阵列。

② 负载活 UCMSC
将UCMSC悬浮于6%（w/v）GelMA 溶液，取40 μL、约10⁷ cells/mL 的细胞液铺在微针阵列背面，再经15秒紫外光固化形成载细胞水凝胶背衬。

③ 验证结构与力学
通过光学显微镜和SEM观察针体形貌、孔径与水凝胶结构，并通过压缩测试确认微针具备穿刺损伤组织所需的力学强度。

④ 验证细胞与递送能力
用活/死染色和CCK-8评估UCMSC在GelMA中的存活与增殖；用Dil标记和荧光素酶标记追踪EVs与UCMSC在子宫局部的分布和存留。

⑤ 评价修复与生育结局
在小鼠子宫全层损伤模型中比较MN-MSC 贴片、UCMSC直接注射、单纯微针和 PBS 对照；结合组织学、蛋白组学、qPCR与 Western blot验证修复机制和生育功能。

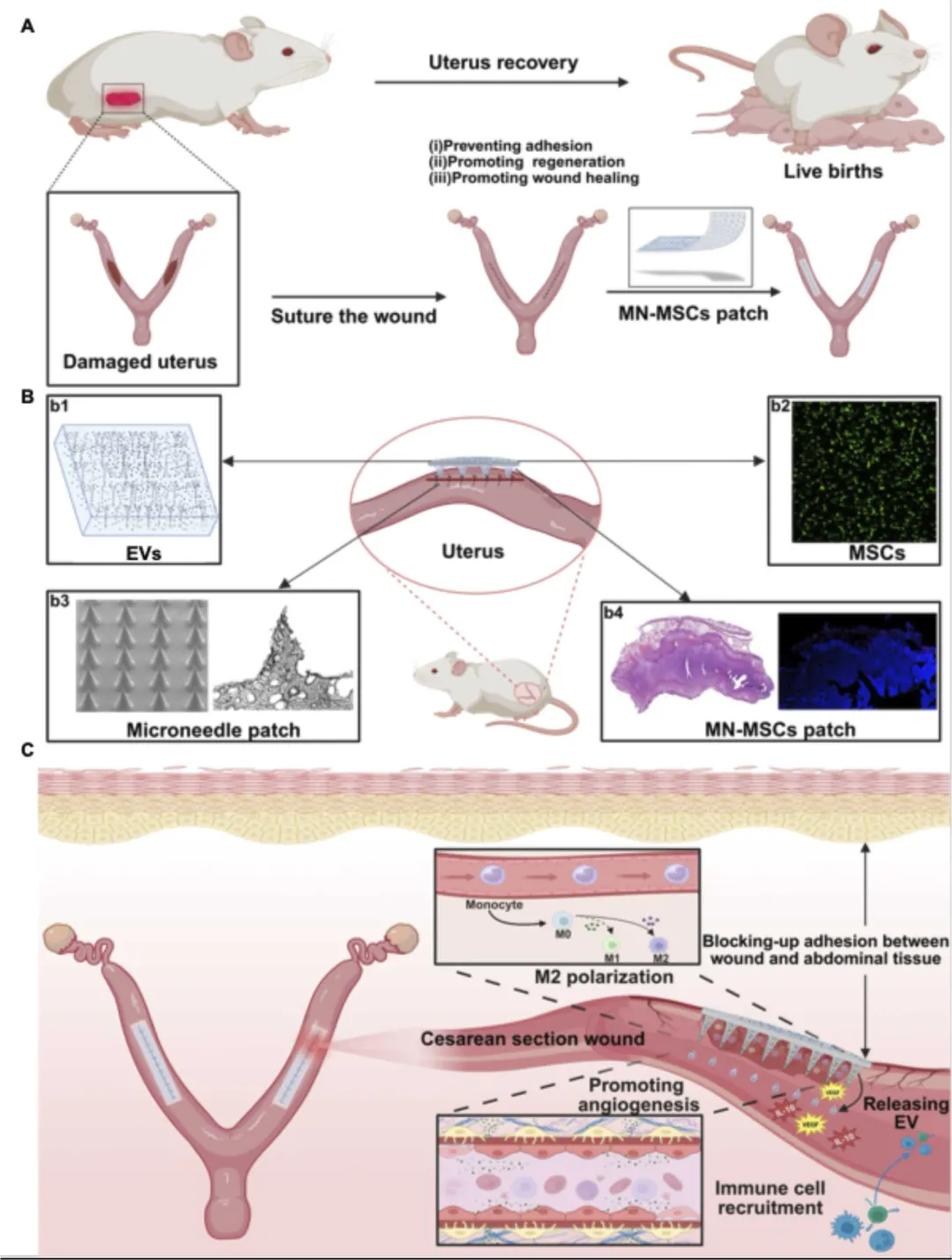

图1 MN-MSC 微针贴片用于子宫创面修复的设计总览与作用机制

4、关键结果

4.1多孔 GelMA 微针的结构和力学性能能否满足子宫创面应用？

结论：微针呈稳定圆锥形，多孔结构有利于物质交换和细胞负载，力学强度足以刺入受损子宫组织。

数据：微针底部约280 μm、高度约800 μm；微针针体孔径约80 μm，凝胶背衬最大孔径约120 μm；单针机械强度约0.7 N。UCMSC 在GelMA中培养 1、3、5、7 天后保持良好存活与增殖状态。

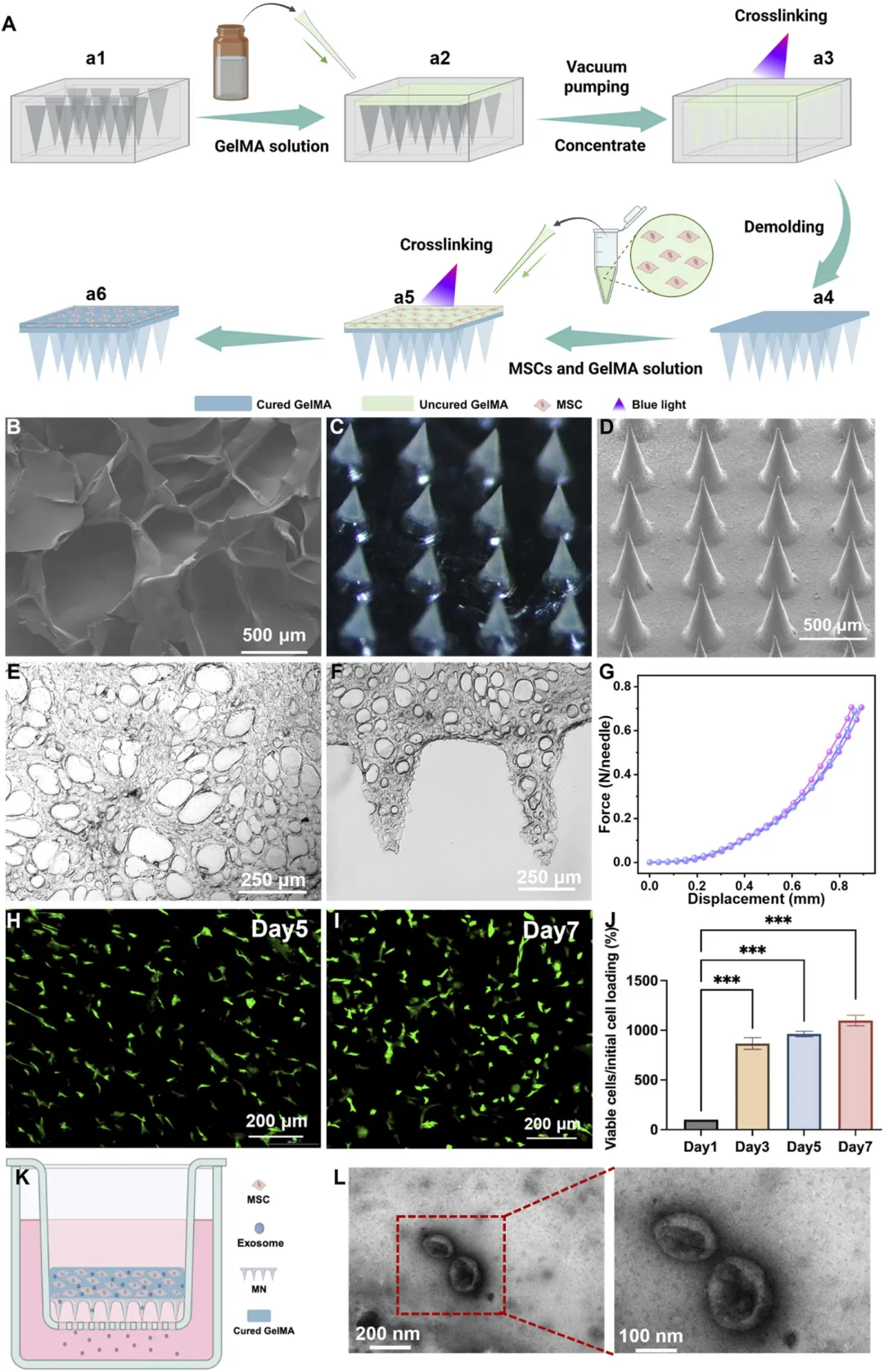

图2 MN-MSC 微针贴片的制备与表征：针体形貌、多孔结构、力学测试、细胞活死染色及 EV 形貌

4.2 贴片能否在体内持续释放EVs，并维持UCMSC存活？

结论：贴片能够在损伤局部持续提供MSC-EVs，并将UCMSC的存留时间延长到至少 28 天。

数据：术后24 和48小时，Dil 标记的MSC-EVs已在子宫损伤部位聚集；H&E显示微针贴片与创面整合。Dil 标记和荧光素酶活体成像显示，UCMSC在贴片内可追踪至术后28天；作为对照，UCMSC直接注射组在第7天已观察不到荧光。

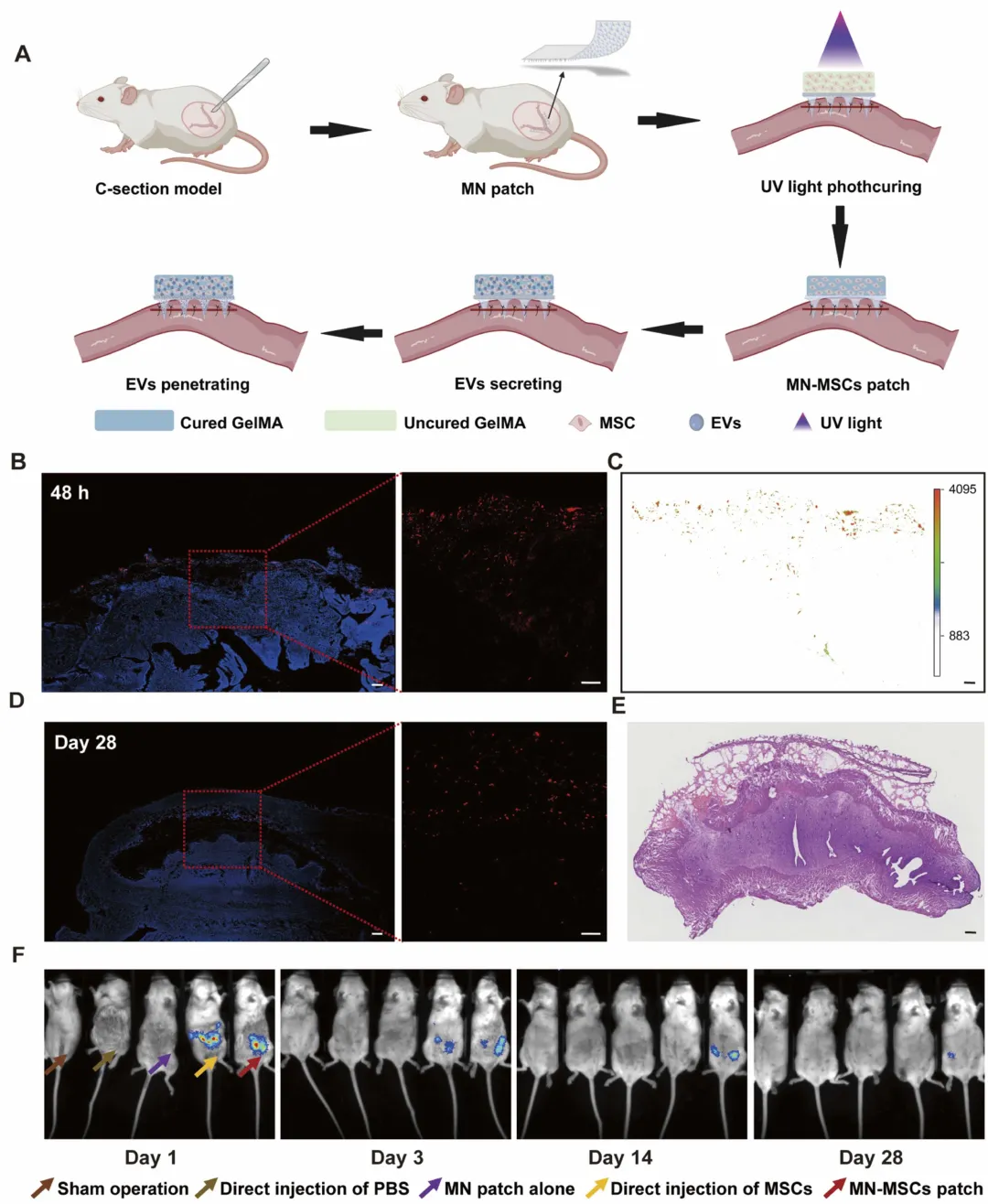

图3 MN-MSC 贴片的体内 EV 递送、创面整合与 UCMSC 存留追踪

4.3　对子宫肌层、内膜、纤维化和粘连有什么影响？

结论：MN-MSC贴片促进肌层和内膜结构恢复，减轻胶原沉积与组织粘连，修复效果优于UCMSC直接注射或单纯微针。

数据：术后21天，MN-MSC组平均肌层厚度为 477.2 ± 14.97 μm，与健康对照组 473.8 ± 19.33 μm接近；其余损伤治疗组显著低于对照组。MN-MSC组可见更连续的肌层结构、较完整的内膜和更多腺体，Masson染色显示胶原沉积明显减少。单纯微针组虽能减少粘连，但创面修复效果不及 MN-MSC组。

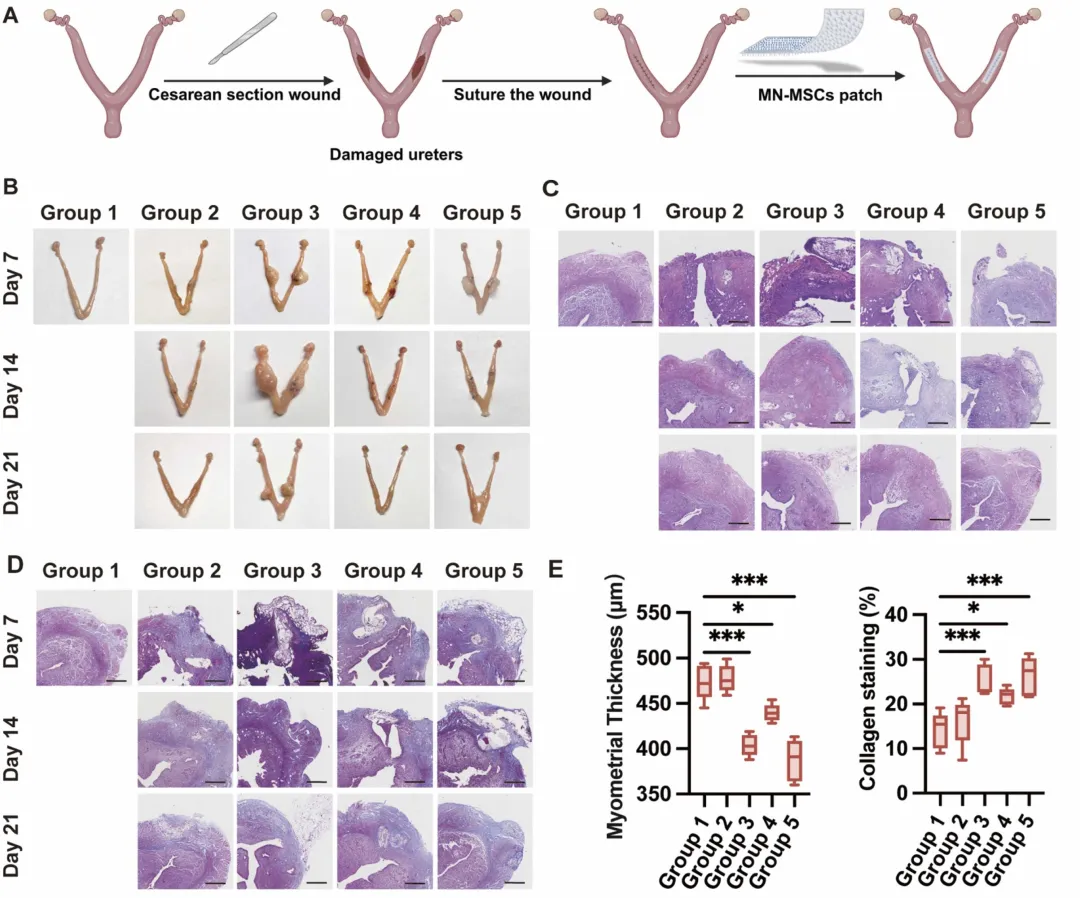

图4 不同干预后的子宫修复评估：大体形态、H&E、Masson 染色、肌层厚度与胶原沉积

4.4　子宫结构修复后，生育功能是否真正恢复？

结论：MN-MSC组的妊娠与活产结局接近健康对照，胎儿异常发生率显著低于其他损伤治疗组。

数据：研究在术后14天评估受孕情况，并进一步观察胚胎发育和活产。MN-MSC组的妊娠率、受孕时间、平均胎儿数和活产数与健康对照组接近；新生小鼠健康。未受孕的UCMSC直接注射组和PBS组子宫可见挛缩与粘连。

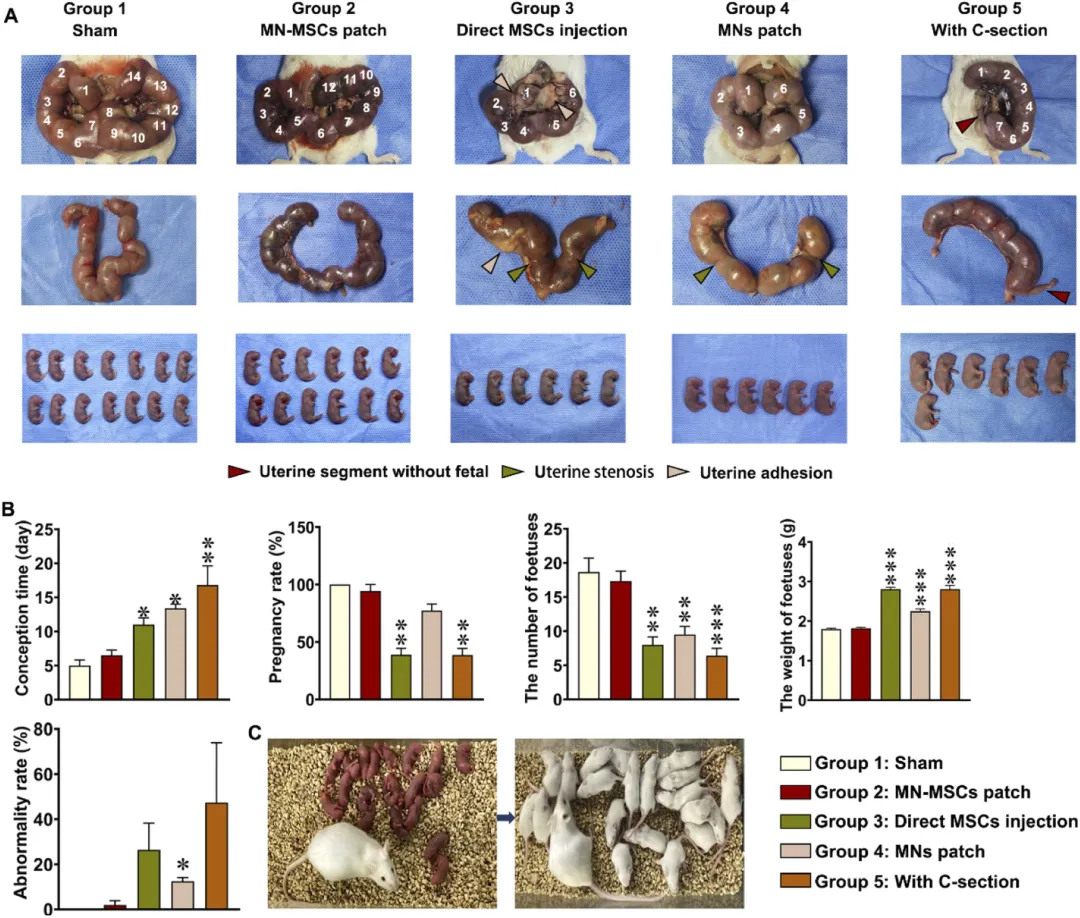

图5 不同干预后的妊娠与活产结局：妊娠率、受孕时间、胎儿数、胎儿体重和异常率

4.5　蛋白组学揭示了怎样的修复过程？

结论：MN-MSC 贴片不是单一通路起效，而是按时间顺序推动“炎症消退—基质重塑—代谢与结构恢复”。

数据：与健康对照相比，MN-MSC 组术后第7天鉴定到588个差异蛋白（236个下调、352个上调），第14天为573个（240个下调、333个上调）。早期富集到免疫反应、髓系激活、吞噬体、溶酶体、VEGFR 与 TGF-β受体信号；MMP9位于免疫反应模块的核心节点。第14天转向三羧酸循环、脂肪酸 β-氧化、碳代谢和肌动蛋白骨架组织等通路。

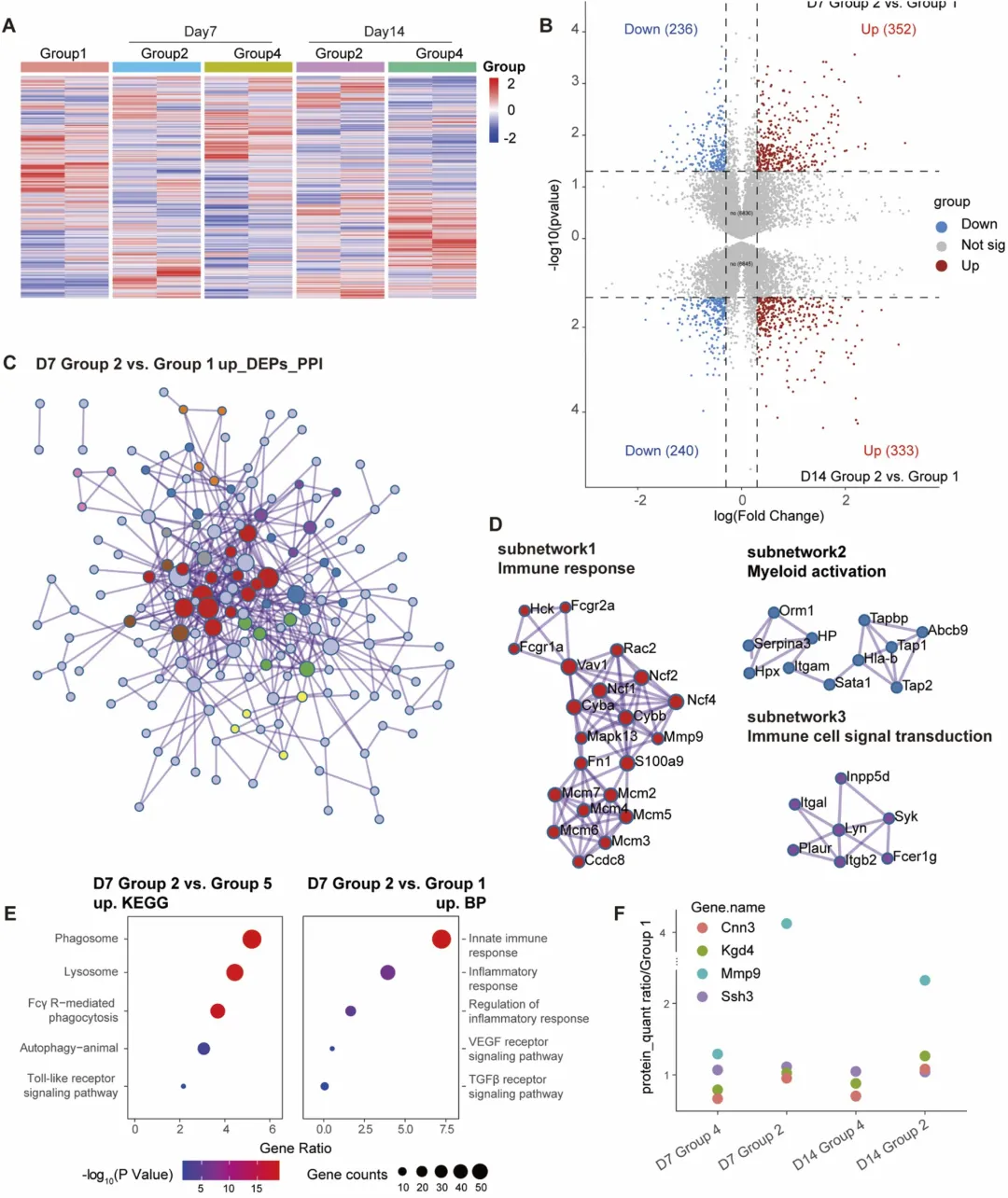

图6 蛋白组学与生物信息学分析：差异蛋白、PPI 网络、免疫与修复相关通路

4.6　关键分子验证结果如何？

结论：贴片促进肌层再生、细胞增殖和血管生成，并抑制TGF-β1/Smad 纤维化信号。

数据：术后第21天，MN-MSC组 α-SMA阳性面积为39.47 ± 5.95%，高于单纯微针组的19.34 ± 5.55%。术后第7天，MN-MSC组Ki67 阳性面积为73.29 ± 1.78%，高于单纯微针组的61.68 ± 5.78%。Vegfa在损伤早期升高；TGF-β1与p-Smad在后期受到抑制，MMP9呈现早期升高、后期回落的动态变化，Col4a1、Col4a2、Ccn2等纤维化相关分子随修复推进而下降。

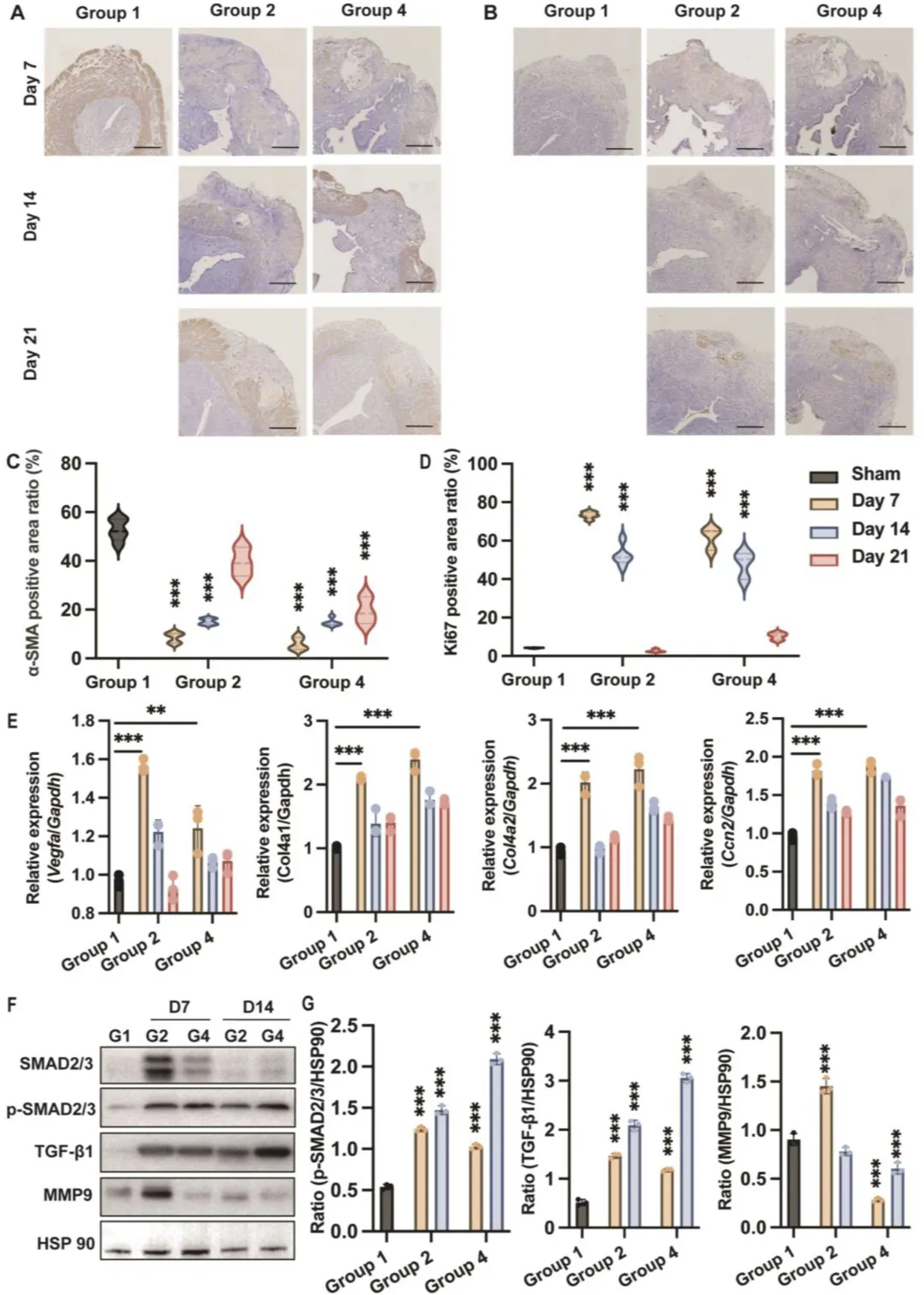

图7 分子机制验证：α-SMA、Ki67、Vegfa、TGF-β1/p-Smad 与 MMP9 的表达变化

5、常见问题 FAQ

Q1　剖宫产后的子宫损伤为什么会影响生育？

子宫壁全层损伤后，如果修复过程被持续炎症和纤维化主导，新生组织容易形成瘢痕，造成肌层连续性中断、宫腔粘连和内膜容受性下降。胚胎着床需要完整、具有功能的内膜和肌层环境，因此这类结构损伤可能进一步表现为受孕困难或不良妊娠结局。

Q2　MN-MSC 微针贴片由什么组成？为什么能维持UCMSC活性？

该微针贴片由多孔GelMA微针阵列和负载活UCMSC的GelMA水凝胶背衬组成。微针负责穿刺固定和局部递送，凝胶背衬提供三维空间，让UCMSC在损伤部位存活并持续分泌 EVs。研究中的微针为3 × 15阵列，单针约 0.7 N，足以完成组织穿刺；UCMSC 在体内可追踪至术后28天。

如需开展水凝胶微针相关研究，EFL服务已覆盖超5000+高校、医院与企业研发实验室，在水凝胶微针方向积累了丰富的经验和用户案例。EFL可提供水凝胶微针制备整体解决方案，覆盖材料选择、模具适配、针尖填充、干燥脱模等关键环节，品质稳定，配套高效服务！

Q3　与直接注射UCMSC或单纯微针相比，优势是什么？

直接注射UCMSC的细胞存留时间短，本研究中第7天已难以检测到荧光信号；MN-MSC贴片可维持细胞和EVs的局部供给至少28天。与单纯微针相比，贴片中的活UCMSC进一步促进肌层再生、细胞增殖和血管生成，并更有效地抑制TGF-β1/Smad 纤维化信号。需要说明的是，目前疗效证据来自小鼠严重子宫损伤模型，后续仍需进一步研究验证其临床转化潜力。
